في نظم الاستشعار والقياس الحديثة أوحدة تحديد المدى(غالبًا ما تكون وحدة محدد المدى بالليزر) عبارة عن وحدة إلكترونية بصرية تحسب المسافة إلى الهدف عن طريق إصدار نبضة ليزر وتوقيت عودتها (وقت الرحلة أو قياس الطور).

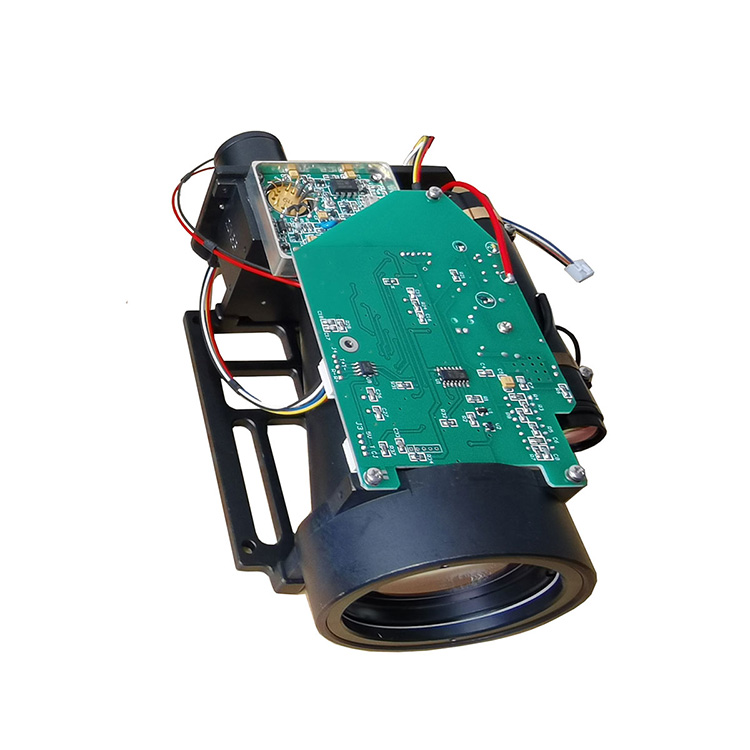

تم تصميم وحدة Rangefinder هذه لتوفير قياس دقيق للمسافات الطويلة في حزمة مدمجة وقابلة للتكامل. ينصب التركيز الرئيسي للوحدة على الدقة والمتانة ومعدل التحديث العالي وسهولة التكامل على مستوى النظام.
المواصفات الأساسية (نموذجية، توضيحية)
| المعلمة | القيمة / المدى | ملاحظات / الأهمية |
|---|---|---|
| الطول الموجي | 1550 نانومتر (أو بالتناوب 905 نانومتر في المتغيرات) | شريط آمن للعين؛ تدخل أقل مع أنظمة الرؤية الليلية |
| نطاق القياس | 10 م إلى 5000 م (مع أهداف عاكسة) | قدرة طويلة المدى للتطبيقات الصعبة |
| الدقة / القرار | ±0.5 م (أو حتى ±1 م) | دقة عالية على مسافات مختلفة |
| التحديث / معدل أخذ العينات | من 1 إلى 10 هرتز (أو أعلى في الإصدارات المتقدمة) | مناسبة للسيناريوهات الديناميكية أو المسح الضوئي |
| شعاع الاختلاف | ≥ 0.5 مراد | شعاع محكم للحد الأدنى من انتشار الهدف |
| درجة حرارة التشغيل | –40 درجة مئوية إلى +65 درجة مئوية | قوية عبر البيئات القاسية |
| مزود الطاقة | 6 فولت إلى 36 فولت تيار مستمر | مرنة لمنصات متنوعة |
| الأبعاد / الوزن | ~50 × 30 × 22 ملم، ~39 جم | تكامل مدمج وخفيف الوزن |
| واجهة الاتصالات | TTL / UART / RS-232 إلخ. | سهولة التواصل الكهربائي مع الأنظمة المضيفة |
| الصدمات والاهتزازات الميكانيكية | تحمل الصدمات يصل إلى 1500 جرام تقريبًا | موثوقية عالية في البيئات الوعرة |
| كشف متعدد الأهداف | ما يصل إلى 5 أهداف (مع مسافات يمكن تمييزها) | القدرة على الكشف عن الانعكاسات الثانوية |
الدقة والموثوقية
تتيح الدقة العالية قياس النطاق الدقيق في المهام الحرجة مثل الاستهداف أو المسح أو تجنب العوائق. تساهم تفاوتات التصميم والتباعد الضيق ومعالجة الإشارات في تحقيق نتائج مستقرة وقابلة للتكرار.
القدرة على المدى الطويل
إن قدرة الوحدة على الوصول إلى عدة كيلومترات تزيد من فائدتها إلى ما هو أبعد من أجهزة الاستشعار قصيرة المدى. تعلن العديد من وحدات محدد المدى التجارية المتوفرة في السوق عن قياس يصل إلى 2000 متر أو أكثر.
عامل الشكل المضغوط والطاقة المنخفضة
بالمقارنة مع أدوات المسح الضخمة أو وحدات الليدار الكبيرة، فإن الحجم الصغير لهذه الوحدة، وخفة الوزن، وسحب الطاقة المعتدل يجعلها مثالية للأنظمة المدمجة والمنصات المتنقلة.
المتانة في البيئات القاسية
يضمن نطاق درجة حرارة التشغيل الواسع، والتحمل العالي للصدمات الميكانيكية، والتصميم البصري المقوى الأداء تحت الاهتزاز، أو الضغط الحراري، أو ظروف المعالجة القاسية.
سهولة التكامل
بفضل واجهات الاتصال القياسية والتصميم الإلكتروني المباشر، تعمل الوحدة على تبسيط عملية التضمين في أنظمة أكبر، مما يؤدي إلى تقصير دورات التطوير.
التمييز متعدد الأهداف
في السيناريوهات التي تحدث فيها انعكاسات من كائنات متعددة (على سبيل المثال، من خلال أوراق الشجر أو الهياكل ذات الطبقات)، يمكن للوحدة التمييز بين أهداف منفصلة، مما يحسن الوعي الظرفي.
القدرة على إثبات المستقبل
يمكن أن تدعم هندسته المعمارية ترقيات البرامج الثابتة والخوارزميات التكيفية وتحسينات الميزات المحتملة مثل المسح متعدد الحزم أو دمج أجهزة الاستشعار أو التصنيف.
الأنظمة الدفاعية والتكتيكية: تحديد المدى المثبت على الأسلحة، والمراقبة، وتتبع الهدف.
المركبات الجوية بدون طيار (UAVs): استشعار الارتفاع، كشف العوائق، رسم الخرائط الأرضية.
المركبات ذاتية القيادة / الروبوتات: رسم الخرائط البيئية، وتجنب العوائق، والملاحة.
المسح والجغرافيا المكانية: قياس دقيق للمسافة للتضاريس والبناء وفحص البنية التحتية.
الأتمتة الصناعية: التحكم في العمليات، القياس في المنشآت الكبيرة، فحص البنية التحتية.
التوصيلات الكهربائية والواجهة
ضمان إمدادات الطاقة النظيفة (الجهد المستقر، تموج منخفض). قم بتوصيل خطوط TTL أو UART أو RS232 لكل بروتوكول وحدة. استخدم التدريع وحماية ESD لمنع الضرر أثناء المناولة.
المحاذاة البصرية والتركيب
قم بتركيب الوحدة بشكل صارم للحفاظ على المحاذاة، وتجنب سوء المحاذاة تحت الصدمة أو الاهتزاز. استخدم حوامل متطابقة أو دقيقة. يمكن إجراء رؤية التسديد عبر مؤشر مساعد أو آلية محاذاة الشعاع الداخلي.
الإدارة الحرارية
في سيناريوهات الاستخدام المستمر، يساعد التثبيت على مسار حراري موصل أو استخدام المبددات الحرارية السلبية على منع الانجراف الحراري في المكونات البصرية.
البرامج الثابتة والمعايرة
تحميل معاملات المعايرة وتصحيح تشويه النطاق غير الخطي. تدعم بعض الوحدات تحديث البرامج الثابتة لتحسين أداء الخوارزمية.
تصفية الإشارة والرفض الخارجي
قم بتطبيق مرشحات المتوسط المتحرك، أو بوابة العتبة، أو القمع الخارجي المشابه لـ RANSAC لتثبيت مخرجات المسافة في البيئات الصاخبة.
بحث الكلمات الرئيسية والاستهداف
ركز على الكلمات الرئيسية ذات النية العالية مثل "وحدة محدد المدى بالليزر" و"مستشعر محدد المدى OEM" و"وحدة المسافة طويلة المدى" و"أداة تحديد المدى للطائرات بدون طيار" و"مستشعر مسافة الليزر المعياري". استخدم المعدلات المحلية إذا كنت تستهدف أسواقًا محددة (على سبيل المثال، "وحدة تحديد المدى للطائرات بدون طيار في الولايات المتحدة").
الحالة الصلبة والليزر الذي يتم ضخه بواسطة الصمام الثنائي
إن الوحدات التي تتطور من الليزر النبضي إلى الحالة الصلبة أو البنى المضخوخة بالصمام الثنائي تعد بمعدلات تكرار أعلى، واستخدام أقل للطاقة، وعمر أطول. تقدم الشركات المصنعة الكبرى بالفعل أنظمة الحالة الصلبة المدمجة بمدى يصل إلى عشرات الكيلومترات.
القدرة على المسح والشعاع المتعدد
بدلاً من نطاق الخط الواحد، قد تتطور الوحدات إلى حزم متعددة أو مسح دوار لسحب نقطية ثلاثية الأبعاد، مما يحسن الوعي الظرفي.
الذكاء الاصطناعي على متن الطائرة/معالجة الحواف
يؤدي تضمين إمكانات التصنيف أو التجزئة مباشرة في الوحدة (مثل تحديد الكائن والتصفية) إلى تقليل حمل المضيف وتسريع عملية اتخاذ القرار.
اندماج المستشعر وتهجين الليدار
يمكنك الجمع بين وحدات محدد المدى مع الكاميرات ووحدات IMU (وحدات قياس القصور الذاتي) والرادار أو الليدار لتوفير نماذج بيئية أكثر ثراءً.
تكامل أعلى ووحدات التوصيل والتشغيل
قد تأتي الوحدات بشكل متزايد مع لوحات تمت معايرتها مسبقًا، ومشتتات حرارية، وموصلات، ومجموعات تركيب لتقليل عبء التكامل.
التصغير وخفض التكلفة
ومع تقدم التصنيع والضوئيات، سوف تتقلص الوحدات بشكل أكبر، مما يتيح استخدامها في الطائرات الصغيرة بدون طيار، أو الأجهزة المحمولة، أو المنصات الاستهلاكية.
المعايير والنظم البيئية
قد يؤدي ظهور البروتوكولات المشتركة، والتوافق مع المكونات المشتركة بين البائعين، والأنظمة البيئية القابلة للتشغيل البيني إلى تسريع اعتمادها.
إن البقاء في صدارة هذه الاتجاهات يمكّن بائع الوحدات من القيام بما يلي:
توقع توقعات العملاء
ضبط خرائط الطريق بشكل استراتيجي
الاستيلاء على أسواق جديدة (مثل الطائرات التجارية بدون طيار والمركبات ذاتية القيادة)
تجنب التقادم
قم بتعزيز وصول مُحسّنات محرّكات البحث (SEO) من خلال نشر مقالات فكرية تطلعية
حدد مسار ترقية معياريًا، مما يسمح للعملاء الحاليين باعتماد تقنيات الليزر الجديدة أو ميزات المسح الضوئي عبر البرامج الثابتة أو الأجهزة الإضافية.
انشر المستندات التقنية ومنشورات المدونات ومحتوى "مستقبل نطاق الليزر" مبكرًا لمشاركة قيادة الفكر.
تقديم واجهات برمجة التطبيقات (APIs) والواجهات المفتوحة للسماح بالتكامل مع الأنظمة البيئية لأجهزة الاستشعار والأنظمة الأساسية التطلعية.
مراقبة وبناء الشراكات مع الأنظمة البيئية للضوئيات والذكاء الاصطناعي ودمج أجهزة الاستشعار.
س: ما هي العوامل التي تحد من المدى الأقصى لوحدة محدد المدى بالليزر؟
ج: الحد الأقصى للنطاق مقيد بقدرة جهاز الإرسال، وتباعد الشعاع، وانعكاس الهدف (البياض)، والتوهين الجوي (الضباب، والغبار)، وحساسية جهاز الاستقبال، ونسبة الإشارة إلى الضوضاء. قد يؤدي التكامل في نظام أكبر إلى ظهور تداخل أو اقتران بصري يقلل من النطاق الفعال ويجب تصميمه بعناية.
س: كيف يتم الحفاظ على الدقة عند درجة الحرارة أو الضغط الميكانيكي؟
ج: من خلال تعويضات التصميم، ومنحنيات معايرة درجة الحرارة، والصلابة الميكانيكية، واستقرار المحاذاة البصرية، وخوارزميات التصفية. تقوم بعض الوحدات بضبط التوقيت ومحاذاة الشعاع داخليًا لمنع الانجراف. يقلل التحمل العالي للصدمات والإطارات القوية من عدم المحاذاة بسبب الضغط.
باختصار، تجمع وحدة Rangefinder الموضحة هنا بين قدرة الليزر المتطورة على تحديد المدى مع تصميم مدمج وقوي يدعم قياس المسافة عالي الدقة عبر السياقات الصعبة. إن مزيجها من الكشف عن الأهداف المتعددة، وتباعد الشعاع الضيق، ومعدل التحديث العالي، وسهولة التكامل يجعلها قادرة على المنافسة بقوة في أسواق الدفاع، والطائرات بدون طيار، والروبوتات، وأسواق المسح.
يتم تقديم هذه الوحدة ضمنJioptiKعلامة تجارية تعكس الالتزام بالابتكار والتكامل في الاستشعار البصري الدقيق. لمزيد من التفاصيل، أو الدعم الفني، أو تقييم العينة، أو إرشادات التكامل، من فضلكاتصل بنا.
لمزيد من المعلومات حول منتجاتنا، يرجى الاتصال بـ Jioptik.
