هل تبحث عن طريقة دقيقة لقياس المسافات في مشاريع الروبوتات أو المسح أو الأتمتة؟ أوحدة تحديد المدى بالليزريوفر قياسًا عالي الدقة للمسافة وأوقات استجابة سريعة وتصميمًا مضغوطًا. تجيب هذه المقالة على جميع الأسئلة الأساسية حول هذا الجهاز الأساسي: ما هو، وكيف يعمل، ولماذا لا غنى عنه، وما الذي يجعلشنتشن Jioptik التكنولوجيا المحدودةمورد رائد. استكشف معلمات المنتج ورؤى التطبيق والأسئلة الشائعة لاتخاذ قرار شراء مستنير.
جدول المحتويات:
ما هي وحدة محدد المدى بالليزر؟
كيف تعمل وحدة محدد المدى بالليزر؟
لماذا تختار وحدة محدد المدى بالليزر الخاصة بنا؟
نظرة عامة على شركة Shenzhen Jioptik Technology Co., Ltd
الأسئلة الشائعة: تمت الإجابة على أسئلة وحدة محدد المدى بالليزر
ملخص والاتصال

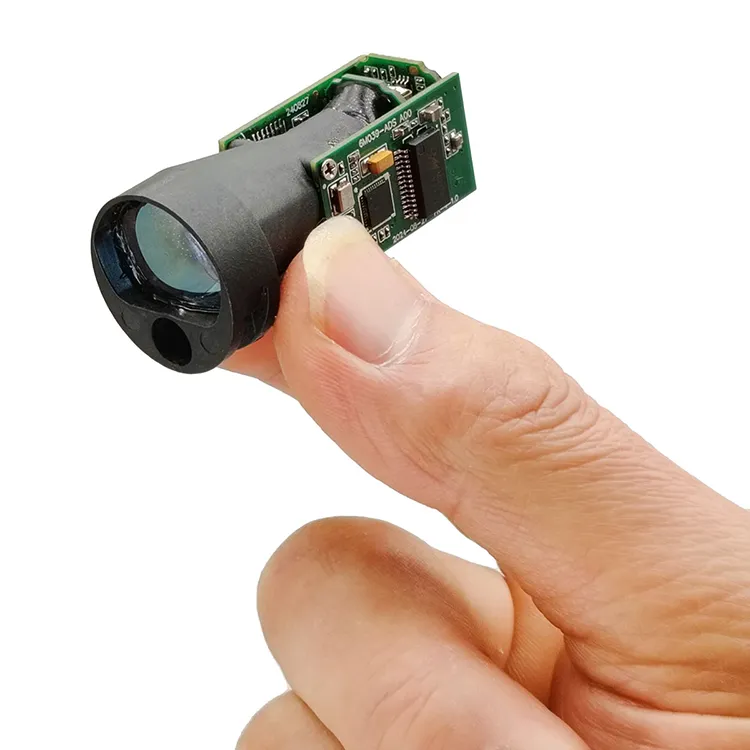

A وحدة تحديد المدى بالليزرهو جهاز استشعار بصري مصمم لقياس المسافة بينه وبين الجسم المستهدف باستخدام شعاع الليزر. ويستخدم على نطاق واسع في الأتمتة الصناعية، والروبوتات، والطائرات بدون طيار، وأنظمة الأمن، والمسح الدقيق. تجمع هذه الوحدات بين التصميم المدمج وأوقات الاستجابة السريعة والدقة العالية، والتي تصل في كثير من الأحيان إلى مستوى المليمتر على مسافات تتراوح من السنتيمترات إلى عدة مئات من الأمتار.
تشمل مزايا الوحدة ما يلي:
تصميم مدمج وخفيف الوزن مناسب للأنظمة المدمجة.
دقة قياس عالية مع استهلاك منخفض للطاقة.
نطاق واسع من التطبيقات: الروبوتات، والطائرات بدون طيار، والأتمتة الصناعية، والأمن، والبناء.
الميزات الرئيسية في لمحة:
| ميزة | وصف |
|---|---|
| نطاق القياس | 0.03 م - 200 م (يختلف حسب الموديل) |
| دقة | ±1 مم - ±10 مم حسب الطراز |
| وقت الاستجابة | 0.1 مللي ثانية – 50 مللي ثانية |
| واجهة | UART / I2C / PWM |
| فئة الليزر | الفئة 1 / الفئة 2 (آمنة للعين) |
| جهد التشغيل | 3.3 فولت – 5 فولت |
| درجة حرارة التشغيل | -20 درجة مئوية – 60 درجة مئوية |
وحدات تحديد المدى بالليزرتعمل على أساس مبدأ زمن الرحلة (ToF). تنبعث نبضة ليزر نحو الهدف، وتنعكس مرة أخرى، ويتم قياس الوقت الذي يستغرقه الضوء للعودة. وهذا يسمح للوحدة بحساب المسافة الدقيقة للكائن.
عملية خطوة بخطوة:
تنبعث منها نبضة ليزر نحو الهدف.
استقبل النبض المنعكس باستخدام كاشف ضوئي.
احسب مدة الرحلة ذهابا وإيابا.
تحويل الوقت إلى مسافة باستخدام سرعة الضوء.
قم بإخراج النتيجة من خلال UART/I2C/PWM لمزيد من المعالجة.
المزايا التقنية:
دقة على مستوى المليمتر للتطبيقات الهامة.
استجابة سريعة مناسبة للروبوتات في الوقت الحقيقي والملاحة بدون طيار.
تسمح الواجهات المتعددة بالتكامل مع وحدات التحكم الدقيقة أو PLCs أو الأنظمة المدمجة.
التقليدية مقابل وحدات Rangefinder الليزرية
| ميزة | جهاز استشعار بالموجات فوق الصوتية | وحدة تحديد المدى بالليزر |
|---|---|---|
| دقة | ±1 سم – ±5 سم | ±1 مم – ±10 مم |
| يتراوح | 2m – 5m | 0.03 م – 200 م |
| وقت الاستجابة | 50 مللي ثانية – 200 مللي ثانية | 0.1 مللي ثانية – 50 مللي ثانية |
| كشف الهدف | يقتصر على الأسطح الصلبة | يعمل مع أهداف عاكسة وغير عاكسة |
| مقاس | أكبر وضخمة | مدمجة وخفيفة الوزن |
وحداتنا من شنتشن Jioptik التكنولوجيا المحدودةتتميز بالدقة والموثوقية والتطبيق متعدد الاستخدامات. إنها مناسبة للمهندسين المحترفين وعشاق الروبوتات ومشاريع الأتمتة الصناعية.
لماذا هي ضرورية:
يضمن القياس الدقيق للمسافة التشغيل الآمن والفعال في التشغيل الآلي.
يسمح التصميم المدمج بالتضمين في الطائرات بدون طيار والمركبات والروبوتات دون قيود المساحة.
وقت الاستجابة السريع يدعم المراقبة في الوقت الحقيقي واكتشاف العوائق.
تصميم موفر للطاقة يقلل من تكاليف التشغيل.
ملخص الفوائد:
التكامل السلس مع وحدات التحكم الدقيقة وأجهزة PLC الصناعية.
قياس بعيد المدى بدقة متسقة.
فئات ليزر آمنة للعين من أجل السلامة في البيئات التجارية والاستهلاكية.
جدول متغيرات المنتج
| نموذج | نطاق القياس | دقة | واجهة | وقت الاستجابة | جهد التشغيل |
|---|---|---|---|---|---|
| LRF-200 | 0.03 م – 200 م | ± 2 مم | وارت/I2C | 0.5 مللي ثانية | 3.3 فولت – 5 فولت |
| LRF-100 | 0.03 م – 100 م | ±5 ملم | وارت/I2C | 1 مللي ثانية | 3.3 فولت – 5 فولت |
| LRF-50 | 0.03 م – 50 م | ± 3 مم | أوارت/I2C/PWM | 0.2 مللي ثانية | 3.3 فولت – 5 فولت |
شنتشن Jioptik التكنولوجيا المحدودةهي الشركة الرائدة في مجال وحدات الليزر الدقيقة وتكنولوجيا الاستشعار في الصين.
شنتشن Jioptik التكنولوجيا المحدودةهي شركة تكنولوجيا متخصصة في تصميم وتطوير وإنتاج وبيع جيروسكوبات الليزر والألياف الضوئية وأنظمة الملاحة بالقصور الذاتي ووحدات محدد المدى بالليزر وإضاءة الليزر والقرون الإلكترونية الضوئية وغيرها من المنتجات. يقع المقر الرئيسي للمبيعات في شنتشن. تقع قواعد الإنتاج في بكين وتيانجين وهانغتشو ولويانغ وشيان.
مع مساحة بحث وتطوير وإنتاج تبلغ حوالي 16,000 متر مربع، لدينا القدرة على إنتاج دفعات واسعة النطاق، وعدد كبير من حقوق الملكية الفكرية المستقلة، وقد وصل أداء منتجاتنا إلى المستوى المتقدم الدولي. تُستخدم منتجاتنا على نطاق واسع في مجالات الأمن والتصوير الحراري والطائرات بدون طيار والمركبات غير المأهولة والمدفعية والطائرات والسفن وتكامل نظام تحديد المواقع والتوجيه المثبت على المركبات.
مميزات الشركة:
فريق بحث وتطوير محترف لابتكار وحدة الاستشعار.
مرافق التصنيع المعتمدة من ISO تضمن الجودة المتسقة.
مجموعة واسعة من المنتجات بما في ذلك وحدات محدد المدى بالليزر وأجهزة استشعار LiDAR والمكونات البصرية.
الشحن العالمي والدعم الفني المهني.
التطبيقات عبر الصناعات:
| صناعة | طلب |
|---|---|
| الروبوتات | تجنب العوائق والملاحة |
| طائرات بدون طيار | قياس الارتفاع، ورسم خرائط التضاريس |
| حماية | مراقبة المحيط والتحكم الآلي في الوصول |
| صناعي | مراقبة المسافة، أتمتة العمليات |
| بناء | المسح والتسوية وقياس المواد |
ما هو الحد الأقصى لنطاق وحدة محدد المدى بالليزر الخاصة بك؟
تختلف وحداتنا من 0.03 م إلى 200 م حسب الطراز.
ما مدى دقة القياس؟
تتراوح الدقة من ±1 مم إلى ±10 مم، مما يضمن قراءات دقيقة للمشروعات الصناعية والهوايات.
ما هي الواجهات المتوفرة؟
يتم دعم واجهات UART وI2C وPWM لتحقيق التكامل السلس.
هل هو آمن للعيون؟
نعم، تستخدم وحداتنا أشعة الليزر من الفئة 1 أو الفئة 2، وهي آمنة للعين البشرية.
هل يمكن أن تعمل في الهواء الطلق؟
نعم، تم تصميم الوحدات لكل من البيئات الداخلية والخارجية، مع درجة حرارة تشغيل تصل إلى 60 درجة مئوية.
ما هو وقت الاستجابة؟
تتراوح أوقات الاستجابة من 0.1 مللي ثانية إلى 50 مللي ثانية، حسب الطراز.
ما هي الأجهزة التي يمكن استخدامها معها؟
وحدات التحكم الدقيقة، وPLCs، ومنصات الروبوتات، والطائرات بدون طيار، والأنظمة المدمجة.
هل هي موفرة للطاقة؟
نعم، تعمل الوحدات بطاقة منخفضة، عادةً ما بين 3.3 فولت و5 فولت.
كيف أقوم بتثبيت الوحدة؟
ما عليك سوى توصيل خطوط الطاقة والاتصالات والتهيئة عبر أوامر UART/I2C.
هل تقدمون الدعم الفني؟
نعم، تقدم شركة Shenzhen Jioptik Technology Co., Ltd. إرشادات احترافية للتركيب والتكامل.
في الختام،وحدة تحديد المدى بالليزرهو جهاز يجب أن يمتلكه أي شخص يبحث عن تقنية قياس المسافة الدقيقة والموثوقة والمدمجة. سواء كان الأمر يتعلق بالروبوتات، أو الأتمتة الصناعية، أو الطائرات بدون طيار، أو أنظمة الأمان، توفر هذه الوحدات دقة على مستوى المليمتر وأوقات استجابة سريعة.
كشركة مصنعة موثوقة،شنتشن Jioptik التكنولوجيا المحدودة تواصل تقديم وحدات Laser Rangefinder عالية الجودة مع دعم فني شامل وتوزيع عالمي. إن التزامهم بالابتكار ورضا العملاء يجعلهم رائدين في الصناعة.
للاستفسار والمواصفات الفنية أو لتقديم طلب، من فضلكاتصالنحنمباشرة لتجربة دقة وموثوقية منتجاتنا بشكل مباشر.
لمزيد من المعلومات حول منتجاتنا، يرجى الاتصال بـ Jioptik.
