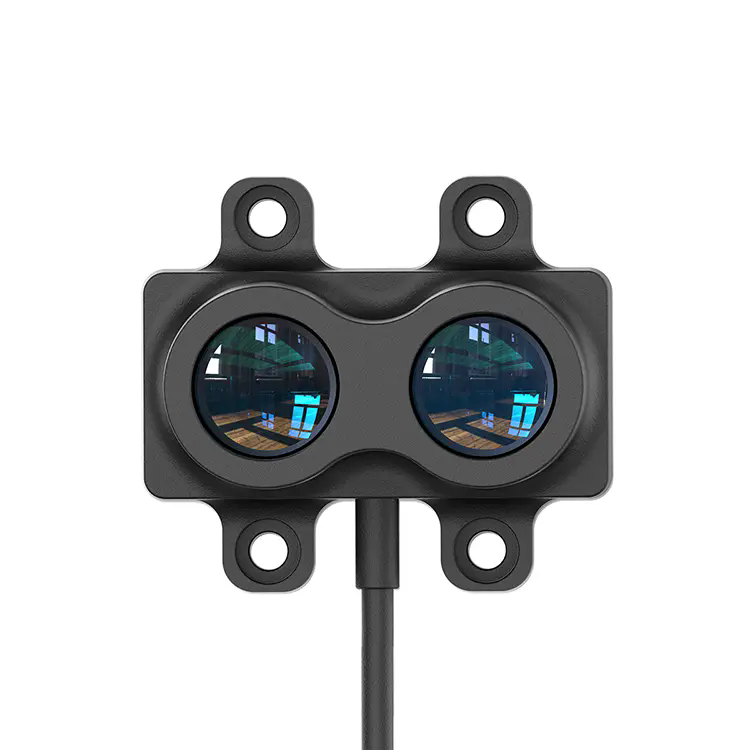

نطاق TOF (زمن الرحلة) LiDARهي تقنية استشعار تقيس المسافات عن طريق إصدار نبضة ليزر، وتوقيت عودتها بعد الانعكاس، وتحويل وقت الرحلة إلى بيانات دقيقة للمدى. على عكس مسح LiDAR الذي يمسح شعاعًا عبر المشهد، يمكن أن يعمل TOF LiDAR بطريقة أكثر مباشرة، غالبًا بطريقة الحالة الصلبة أو الفلاش، مما يتيح تصويرًا سريعًا وعميقًا ثلاثي الأبعاد. الرسالة الأساسية لهذه المقالة هي أن أحدث جيل من منتجات TOF Range LiDAR - التي تتميز بالدقة العالية والمدى الممتد والاستهلاك المنخفض للطاقة والأداء القوي في البيئات المعقدة - تمثل حلاً مقنعًا للتطبيقات في القيادة الذاتية والروبوتات والأتمتة الصناعية والبنية التحتية الذكية.
يوجد أدناه جدول مواصفات تمثيلي يوضح أهداف الأداء النموذجية لتصميم TOF Range LiDAR الرائد (قد يقوم المنتج الفعلي الذي تقوم بتطويره بتعديل هذه القيم):
| المعلمة | القيمة النموذجية/الهدف |
|---|---|
| نطاق القياس | 0.2 م إلى 200 م |
| دقة النطاق | ±2 سم عند 100 م |
| مجال الرؤية الزاوي (FOV) | 120° × 30° (أفقي × عمودي) |
| القرار الزاوي | 0.1 درجة |
| معدل الإطار | 30 هرتز |
| الطول الموجي لليزر | 905 نانومتر (فئة آمنة للعين) |
| استهلاك الطاقة | ≥ 8 وات |
| الواجهة والإخراج | إيثرنت / جيجا / ROS / نقطة سحابة |
التقاط المشهد الكامل بسرعة عالية: نظرًا لأن أنظمة TOF يمكنها إلقاء الضوء على بيانات العمق والتقاطها عبر حقل كامل (مثل التقاط الفلاش أو المصفوفة)، يمكنها تجنب تأخيرات المسح الميكانيكي لأجهزة LiDAR التقليدية.
الاكتناز والمتانة: تعمل التصميمات ذات الحالة الصلبة دون الأجزاء المتحركة على تقليل التآكل والحجم وتعقيد النظام.
انخفاض تكلفة النظام على نطاق واسع: تساعد البصريات والإلكترونيات الأكثر بساطة (مقابل أنظمة المصفوفة المرحلية أو أنظمة FMCW) على تقليل تكلفة عمليات النشر الكبيرة.
أداء مستقر في ظل الإضاءة المتنوعة: تستخدم أنظمة TOF الإضاءة النشطة، لذا فإن تغيرات الإضاءة المحيطة يكون لها تأثير أقل على قياسات العمق.
قابلية تطبيق واسعة: مناسبة للمركبات ذاتية القيادة (الإدراك والكشف عن العوائق)، والروبوتات، والأتمتة الصناعية (مثل معالجة المواد، والالتقاط ثلاثي الأبعاد)، والمدن الذكية (مراقبة حركة المرور، والتفتيش الهيكلي)، وسلامة البنية التحتية.
بلغت قيمة سوق TOF LiDAR العالمي 1.99 مليار دولار أمريكي في عام 2024 ومن المتوقع أن تصل إلى 5.47 مليار دولار أمريكي بحلول عام 2030 (معدل نمو سنوي مركب يصل إلى 18.4٪)
في مجال السيارات، يتم اعتماد أنظمة LiDAR المستندة إلى TOF بشكل متزايد في أنظمة مساعدة السائق المتقدمة (ADAS) ومجموعات القيادة الذاتية.
يعمل الطلب من الروبوتات والخدمات اللوجستية والبنية التحتية الذكية على تغذية الاعتماد خارج قطاع السيارات، مما يجعل الوصول إلى اقتصاديات الحجم أكثر سهولة.
في حين أن FMCW LiDAR يوفر فوائد من حيث قوة التداخل والمدى الممتد، إلا أنه أكثر تعقيدًا وتكلفة. تسلط المناقشات بين TOF وFMCW الضوء على المفاضلات في التكلفة والتكامل والأداء.
يظل TOF أسهل في التنفيذ، خاصة بالنسبة للتطبيقات متوسطة المدى، ويمكن أن يكمل مسح LiDAR من خلال العمل كمستشعر عمق سريع وواسع الزاوية.
في العديد من الروبوتات أو البيئات الصناعية حيث تكون متطلبات النطاق معتدلة، توفر TOF نقطة رائعة من الأداء والتكلفة والموثوقية.
تنبعث نبضة ليزر قصيرة نحو الهدف.
ينعكس النبض على الأسطح في المشهد.
يكتشف المستشعر الفوتونات العائدة ويقيس التأخير الزمني.
المسافة = (سرعة الضوء × زمن الرحلة ذهابا وإيابا) ÷ 2.
يتم إنشاء خرائط العمق أو السحب النقطية على كامل الحقل.
ونظرًا لأن سرعة الضوء معروفة، فلا بد من دقة توقيت دقيقة جدًا؛ وهذا يتطلب إلكترونيات سريعة، ومعايرة توقيت جيدة، وحساسية للكشف عن الفوتون.
كاشفات الفوتون ومصفوفات SPAD: تتيح الثنائيات الانهيارية أحادية الفوتون (SPADs) اكتشاف العوائد الخافتة للغاية باستخدام عد الفوتون. تعمل بعض الأساليب المتقدمة (مثل الاستحواذ بدون رسم بياني) على تقليل تشوهات الوقت الميت والتراكم.
التحكم في تشكيل الشعاع والإضاءة: يساعد تحسين شكل نبضة الليزر وتباعدها وتوقيتها على زيادة نسبة الإشارة إلى الضوضاء إلى أقصى حد مع الحفاظ على سلامة العين.
معالجة الإشارات والمعايرة: يعد تصحيح النطاق، وقمع الإضاءة المحيطة، والكشف عن الذروة المتعددة أمرًا بالغ الأهمية لتوفير عمق دقيق في ظل ظروف العودة المختلفة.
تكامل الأجهزة: يؤدي التكامل الدقيق بين البصريات والإلكترونيات والمعالجة والتحكم الحراري إلى تقليل الحجم وتحسين الاستقرار.
مجموعة البرامج الثابتة والبرامج: غالبًا ما تكون التصفية في الوقت الفعلي، وتوليد السحابة النقطية، وتجزئة الكائنات، ودمج أجهزة الاستشعار (مع الكاميرات والرادار) جزءًا من خط الأنابيب المضمن.
وضع المستشعر وتخطيط التغطية: يضمن التثبيت الأمثل (المركبة والروبوت والبنية التحتية) تداخل مجال الرؤية وتقليل المناطق العمياء.
دمج المستشعر: غالبًا ما يتم دمج مخرجات TOF LiDAR مع بيانات الكاميرا أو الرادار للحصول على إدراك ثقة أعلى (على سبيل المثال، العمق + اللون للفهم الدلالي).
المعايرة والمحاذاة: تضمن المعايرة الداخلية/الخارجية محاذاة خرائط العمق مع أجهزة الاستشعار الأخرى في إطار إحداثي مشترك.
إدارة معدل البيانات وعرض النطاق الترددي: يمكن أن يؤدي تدفق البيانات المتعمقة بمعدلات إطارات عالية إلى الضغط على واجهات الشبكة - ويتم استخدام الضغط الفعال ومرشحات عائد الاستثمار الذكية.
التحكم الحراري والبيئي: ضمان الأداء عبر نطاق واسع من درجات الحرارة وتحت الظروف الجوية مثل المطر أو الغبار.
س: ما هو الحد الأقصى للنطاق الموثوق به لـ TOF Range LiDAR؟
ج: يعتمد الحد الأقصى للنطاق الموثوق به على طاقة الليزر وحساسية جهاز الاستقبال والبصريات والظروف المحيطة. بالنسبة لأنظمة TOF LiDAR المتقدمة، يمكن تحقيق نطاقات تصل إلى 200 متر تقريبًا في ظل ظروف مواتية. قد يتدهور النطاق في الأمطار الغزيرة، أو الأسطح ذات الانعكاسية المنخفضة، أو الضوء المحيط العالي.
س: كيف يؤثر الضوء المحيط أو ضوء الشمس على قياسات TOF؟
ج: يضيف الضوء المحيط ضوضاء إلى كاشف الفوتون ويمكن أن يقلل من نسبة الإشارة إلى الضوضاء. تعمل تصميمات TOF على تخفيف ذلك من خلال المرشحات الضوئية ضيقة النطاق، والبوابات الزمنية، وطرح الخلفية، والتحكم في النطاق الديناميكي. تساعد المكثفات والمعايرة العالية في الحفاظ على الدقة حتى في الهواء الطلق في ضوء الشمس الساطع.
س: ما مدى دقة TOF Range LiDAR في ظروف العالم الحقيقي؟
ج: غالبًا ما تكون الدقة في حدود السنتيمترات (على سبيل المثال ± 2 سم)، ولكن الخطأ في العالم الحقيقي يعتمد على عوامل مثل انعكاس السطح، وزاوية السقوط، والانعكاسات المتعددة، وضوضاء الكاشف. تعمل المعايرة والمعالجة المصممة جيدًا على تقليل الأخطاء المنهجية.
س: هل يستطيع TOF LiDAR التعامل مع الأجسام سريعة الحركة؟
ج: نعم. نظرًا لأن النظام يلتقط العمق الكامل لكل إطار، فيمكنه تتبع الكائنات سريعة الحركة بشرط أن يكون معدل الإطارات مرتفعًا بدرجة كافية (على سبيل المثال 30-60 هرتز أو أكثر). يعد ضبابية الحركة على مستوى البكسل مشكلة أقل نظرًا لأن العمق يكون فوريًا لكل نبضة، وليس عبر تأخير المسح.
التكامل والتصغير: توقع التكامل المتجانس بين البصريات وأجهزة الكشف والمعالجة لتقليل الحجم والتكلفة.
أنظمة TOF + FMCW الهجينة: يوفر الجمع بين نقاط القوة في كلتا الطريقتين مناعة أفضل ضد التداخل والمدى ومقايضات الأداء.
الخوارزميات المتقدمة ومعالجة الذكاء الاصطناعي: ستؤدي تصفية الضوضاء التكيفية والتعلم العميق للتجزئة والضغط السحابي النقطي في الوقت الفعلي إلى دفع حدود القدرات.
التوحيد القياسي وقابلية التشغيل البيني: ستعمل واجهات الاستشعار الموحدة وتوافق ROS وتنسيقات البيانات القياسية على تسهيل التكامل في الأنظمة المعقدة.
الاعتماد على نطاق واسع مدفوعًا بالحجم: مع نمو الطلب من السيارات والخدمات اللوجستية والبنية التحتية الذكية، ستعمل وفورات الحجم على تقليل حواجز التكلفة.
التأكيد على المفاضلة بين النطاق والدقة: أظهر كيف يحقق تصميمك نطاقًا أطول دون التضحية بالدقة.
تسليط الضوء على كفاءة الطاقة والاستقرار الحراري: تكافح العديد من التصميمات المتنافسة للحفاظ على المعايرة عبر تقلبات درجات الحرارة.
إظهار المتانة في العالم الحقيقي: القدرة على الأداء في التحولات الداخلية/الخارجية الصعبة، تحت الضوء المحيط والمطر والغبار.
تقديم مجموعة أدوات تطوير البرامج (SDK) ووحدات الدمج والامتثال للمعايير المفتوحة لتسهيل اعتمادها في أنظمة العملاء.
استفد من الاختبارات القوية والشهادات ومراجع التطبيق لبناء الثقة.
يقدم TOF Range LiDAR حلاً استشعاريًا مقنعًا يسد الفجوة بين التكلفة والأداء وبساطة النظام. من خلال التقاط سريع لعمق كامل المشهد، والسلوك القوي في ظل الظروف المحيطة، والطريق نحو التكامل القابل للتطوير، فإنه يعالج العديد من التحديات العملية لنشر الإدراك ثلاثي الأبعاد في المركبات والروبوتات والبنية التحتية الذكية.
بين اللاعبين في الصناعة،جيوبتيكتواصل دفع الابتكار في TOF Range LiDAR، وتحسين خطوط أنابيب الأجهزة والبرامج لتقديم أجهزة استشعار موثوقة وعالية الأداء ومصممة لعمليات النشر في العالم الحقيقي. للاستفسارات حول تخصيص وحدات TOF Range LiDAR أو تكامل النظام أو تقييمات الأداء،اتصل بنالاستكشاف أفضل حل لتطبيقك.
