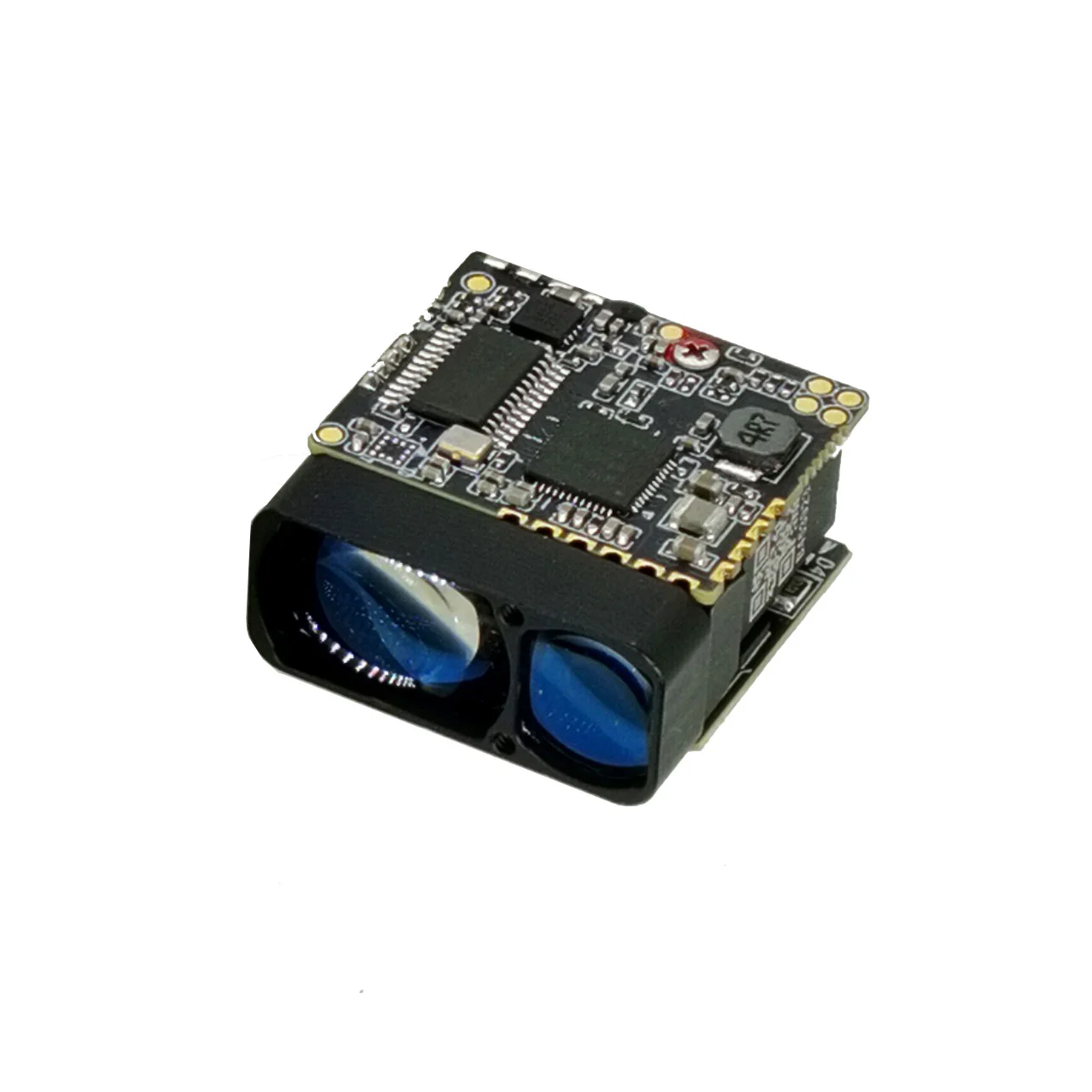

وحدات تحديد المدى بالليزرهي أجهزة مدمجة مصممة لقياس المسافات بدقة استثنائية باستخدام تقنية الليزر. يتم استخدامها على نطاق واسع في التطبيقات الصناعية والسيارات والبناء والروبوتات والمسح نظرًا لقدرتها على تقديم قراءات دقيقة بالمللي ثانية. ومع التقدم في تكنولوجيا الليزر، توفر هذه الوحدات أداءً قويًا في مختلف الظروف البيئية، مما يجعلها مكونات أساسية للمهندسين والمطورين ومتكاملي التكنولوجيا.
تقوم وحدات محدد المدى بالليزر بقياس المسافات عن طريق إصدار شعاع ليزر نحو الهدف وحساب الوقت الذي يستغرقه الانعكاس للعودة. تسمح هذه الطريقة، المعروفة باسم زمن الرحلة (ToF)، بإجراء حسابات دقيقة للمسافة ضمن مستوى الدقة المليمترية. تستخدم بعض الوحدات أيضًا قياس تحول الطور للحصول على دقة أعلى عبر المسافات الطويلة.
| المعلمة | مواصفة |
|---|---|
| نطاق القياس | 0.03 م – 200 م |
| دقة | ±1 مم – ±5 مم |
| نوع الليزر | الفئة 1، 905 نانومتر أو 1550 نانومتر |
| واجهة الإخراج | يوارت، I2C، PWM، USB |
| جهد التشغيل | 3.3 فولت – 5 فولت |
| وقت الاستجابة | 10 مللي ثانية - 100 مللي ثانية |
| نطاق درجة الحرارة | -20 درجة مئوية – 70 درجة مئوية |
| أبعاد | 40 مم × 20 مم × 10 مم |
تسلط هذه المعلمات الضوء على تنوع وحدات محدد المدى بالليزر وقابليتها للتكيف. إن قدرة القياس عالية الدقة تجعلها مناسبة للتطبيقات التي تفشل فيها طرق القياس التقليدية بالموجات فوق الصوتية أو الميكانيكية.
يتيح عامل الشكل المدمج للوحدة سهولة التكامل مع الأجهزة المحمولة والطائرات بدون طيار والمركبات المستقلة والآلات الصناعية. غالبًا ما يختار المهندسون وحدات ذات نطاقات جهد تشغيل واسعة وواجهات اتصال متعددة للتوافق السلس مع وحدات التحكم الدقيقة وأجهزة الكمبيوتر ذات اللوحة الواحدة وأنظمة PLC.
في البيئات الصناعية، تتيح وحدات محدد المدى بالليزر عمليات القياس والمراقبة الآلية. على سبيل المثال، في أنظمة الحزام الناقل، يمكن للوحدة اكتشاف مواضع الكائنات وإطلاق إجراءات فرز أو تعبئة دقيقة. في مجال الروبوتات، يسمح دمج جهاز تحديد المدى بالليزر باكتشاف العوائق وتخطيط المسار ورسم الخرائط المكانية، مما يوفر أساسًا للملاحة المستقلة.
تشمل المزايا الرئيسية للتطبيقات الصناعية والروبوتات ما يلي:
قياس عالي السرعة:يمكن لوحدات الليزر التقاط آلاف القراءات في الثانية، مما يضمن المراقبة والتحكم في الوقت الفعلي.
الاستشعار عن عدم الاتصال:يؤدي القياس دون الاتصال الجسدي إلى تقليل التآكل والتلوث، وهو أمر بالغ الأهمية للبيئات الحساسة أو الخطرة.
القدرة على المسافات الطويلة:يمكن لبعض الوحدات قياس مسافات تصل إلى 200 متر مع الحد الأدنى من الأخطاء، مما يدعم العمليات واسعة النطاق مثل إدارة المستودعات أو مراقبة موقع البناء.
تصميم مدمج:تشغل الوحدات مساحة صغيرة، مما يتيح دمجها في الطائرات بدون طيار أو الأذرع الآلية أو أدوات الفحص المحمولة دون التأثير على الحركة.
ومن خلال استبدال أدوات القياس التقليدية، تعمل وحدات محدد المدى بالليزر على تبسيط سير العمل وتقليل الأخطاء البشرية وتحسين الكفاءة التشغيلية. وتعتمد صناعات مثل الخدمات اللوجستية والتصنيع والزراعة بشكل متزايد على هذه التكنولوجيا لقياس المسافة بدقة عالية والاستشعار البيئي.
س1: كيف تؤثر العوامل البيئية على دقة وحدة محدد المدى بالليزر؟
أ1:يمكن أن تؤثر الظروف البيئية، بما في ذلك الضوء المحيط أو الغبار أو الضباب أو الأسطح العاكسة، على دقة القياس. يمكن للوحدات ذات طاقة الليزر الأعلى وخوارزميات الترشيح المتقدمة التخفيف من هذه التأثيرات، والحفاظ على قراءات موثوقة في ظروف متنوعة.
س2: ما الفرق بين طرق قياس زمن الرحلة وتغير الطور؟
A2:يحسب وقت الرحلة المسافة بناءً على الوقت الذي تستغرقه نبضة الليزر للعودة من الهدف. يقيس تحول الطور التغير في الطور بين موجات الليزر المنبعثة والمنعكسة. عادةً ما يوفر التحول المرحلي دقة أعلى في النطاقات الأقصر، في حين أن ToF مناسب لتطبيقات المسافات الأطول.
تعد وحدات محدد المدى بالليزر جزءًا لا يتجزأ من تطور الأجهزة الذكية والأنظمة البيئية لإنترنت الأشياء. تعتمد المركبات ذاتية القيادة والطائرات بدون طيار والمعدات الصناعية الذكية بشكل متزايد على الوعي المكاني الدقيق للعمل بكفاءة.
المركبات ذاتية القيادة:تساعد وحدات محدد المدى بالليزر في اكتشاف العوائق والحفاظ على مسافات آمنة وتعزيز أنظمة مساعدة السائق. تعمل الوحدات عالية الدقة على تحسين التنقل في البيئات الحضرية المعقدة.
الطائرات بدون طيار الذكية:تقوم الطائرات بدون طيار المجهزة بأجهزة تحديد المدى بالليزر بإجراء المسوحات الطبوغرافية وعمليات فحص البنية التحتية والمراقبة الزراعية مع الحد الأدنى من التدخل البشري.
أجهزة استشعار إنترنت الأشياء:توفر وحدات الليزر قياسات دقيقة للمسافة لأنظمة البناء الذكية، والتخزين الآلي، والمراقبة في الوقت الفعلي، مما يتيح الصيانة التنبؤية وتحسين الموارد.
الأجهزة القابلة للارتداء والمحمولة:يتم دمج الوحدات المدمجة في الأجهزة القابلة للارتداء لتطبيقات AR/VR، مما يوفر إدراكًا عميقًا ورسم خرائط بيئية.
يؤدي دمج وحدات محدد المدى بالليزر عالية الأداء في الأنظمة البيئية لإنترنت الأشياء إلى تعزيز الأتمتة والتحليلات التنبؤية والسلامة عبر قطاعات متعددة. يكتسب المحترفون الذين يعتمدون هذه الوحدات ميزة تنافسية من خلال الاستفادة من البيانات في الوقت الفعلي والقياسات عالية الدقة.
س1: هل يمكن لوحدات محدد المدى بالليزر أن تعمل في البيئات الخارجية التي تتعرض لأشعة الشمس المباشرة؟
أ1:الوحدات ذات خرج الليزر العالي وتصفية المستشعر الأمثل قادرة على التشغيل في الهواء الطلق حتى في ضوء الشمس المباشر. يضمن اختيار الوحدات المزودة بالليزر من الفئة 1 الاستخدام الآمن مع الحفاظ على قراءات دقيقة للمسافة.
السؤال الثاني: كيف يمكن للمطورين دمج هذه الوحدات في أنظمة إنترنت الأشياء الحالية؟
A2:توفر معظم الوحدات واجهات اتصال قياسية مثل UART، وI2C، وPWM، مما يتيح التكامل المباشر مع وحدات التحكم الدقيقة وأجهزة الكمبيوتر ذات اللوحة الواحدة. تعمل مكتبات البرامج الثابتة ومجموعات تطوير البرامج (SDK) من الشركات المصنعة على تبسيط عملية التكوين والمعايرة والحصول على البيانات من أجل النشر السلس لإنترنت الأشياء.
يتطلب اختيار وحدة محدد المدى بالليزر المناسبة مراعاة الدقة والنطاق وتوافق الواجهة والتسامح البيئي وفعالية التكلفة. يجب على المحترفين إعطاء الأولوية للوحدات التي توازن بين الأداء والموثوقية لتحقيق نتائج متسقة.
إرشادات الاختيار:
دقة القياس:قم بإعطاء الأولوية للوحدات ذات هوامش الخطأ المنخفضة للتطبيقات التي تتطلب دقة على مستوى المليمتر.
متطلبات النطاق:مطابقة نطاق قياس الوحدة مع التطبيق المقصود؛ الوحدات طويلة المدى ضرورية للمسح والمشاريع الخارجية.
المقاومة البيئية:تضمن الوحدات التي تتحمل درجة الحرارة والرطوبة أداءً مستقرًا في ظل الظروف القاسية.
واجهات الاتصال:تأكد من التوافق مع الأنظمة الحالية (UART، وI2C، وPWM، وUSB) لتحقيق التكامل السلس.
وقت الاستجابة:تعد وحدات الاستجابة السريعة ضرورية للمراقبة في الوقت الفعلي وتطبيقات الروبوتات.
ومن خلال تقييم هذه المعايير بعناية، يمكن للشركات والمهندسين ضمان نشر وحدات موثوقة لقياس المدى بالليزر تعمل على تعزيز الكفاءة التشغيلية وقدرات القياس الدقيقة.
JioptiKتقدم مجموعة واسعة من وحدات محدد المدى بالليزر عالية الأداء المصممة للتطبيقات الدقيقة عبر القطاعات الصناعية والروبوتات وإنترنت الأشياء. تجمع وحداتها بين التصميم المدمج والدقة القوية وخيارات التكامل متعددة الاستخدامات، مما يدعم أنظمة الأتمتة والقياس المتقدمة. لمزيد من الاستفسارات أو لاستكشاف مجموعة منتجات JioptiK الكاملة،اتصل بنالتلقي إرشادات الخبراء والحلول المخصصة.
لمزيد من المعلومات حول منتجاتنا، يرجى الاتصال بـ Jioptik.
