تعتمد مستشعر RANDAR RANGER LASER Series STA-LR مبدأ TOF النبض المبتكر ، والذي يمكن أن يحقق سريعًا ومستقرًا في 5 نطاقات (20/40/60/120/180 متر) ، والسيطرة على الدقة وضيق الدقة وضيق الدقة وضيق الاستمرارية) ، واتجاه الدقة وثيقة. قياس دقيق.
تعتمد عدسة الرادار التي تتراوح من سلسلة STA-LR عالية الدقة عدسة زجاجية مغلفة لتحسين النقل ، وتحقيق أوضح ، وتتميز بصلابة زجاجية أعلى ، ومقاومة الخدش ، ومقاومة التآكل ، وحياة الخدمة الممتدة. يتيح تعويض درجة الحرارة المدمج القياس الدقيق في نطاق درجة حرارة تشغيل واسعة من -40 درجة مئوية إلى+70 درجة مئوية.
| نموذج المنتج | Sta-LR-A20 | Sta-LR-B40 | Sta-LR-B60 | Sta-LR-C120 | Sta-LR-C180 | |
| أداء المنتج | نطاق القياس | 20m@90 ٪ 7M@10 ٪ |
40m@90 ٪ 15m@10 ٪ |
60M@90 ٪ 24m@10 ٪ |
120m@90 ٪ 45M@10 ٪ |
180m@90 ٪ 60M@10 ٪ |
| تردد القياس | 1-2000Hz | |||||
| التكرار | ＜ 3 سم （@＞ 50 ٪） ، ＜ 5 سم （（@15 ٪ -50 ٪） ، 7cm （@＜ 15 ٪） | |||||
| دقة المدى | ± 3cm （≤6m） ، ± 0.5 ٪ (＞ 6M) | ± 5 سم （≤15m） ، ± 0.5 ٪ (＞ 15m) | ± 5 سم （≤24m） ، ± 0.5 ٪ (＞ 24m) | ± 5cm （≤40m） ، ± 0.5 ٪ (＞ 40m) | ||
| دقة المدى | 1 سم | |||||
| فئة الحماية | IP65 | |||||
| مقاومة الضوء المحيط | 100klux | |||||
| المعلمة البصرية | زاوية الحقل | 47mard （2.7 °） | 39mard（2.2°） | |||
| زاوية تباعد شعاع الليزر | 34mard （1.9 °） | 3mard （0.17 °） | 9mard（0.5°） | |||
| طول موجة شعاع الليزر | 850 نانومتر | 905nm | ||||
| سلامة العين | الفئة الأولى (IEC 60825 - 1: 2014) | |||||
| تواصل واجهة |
واجهة الاتصال | LVTTL/RS485/I/IIC | LVTTL/IO/IIC/PWM/RS485/RS232/CAN/ 4-20MA/IO (NPN)/IO (PNP)/IO (3.3V) |
|||
| واجهة ميكانيكية | محطات XH-4P (XHP-4) موصلات كابل BMW المحطات الأنبوبية (E0508) |
|||||
| ميكانيكي المعلمات الكهربائية |
الجهد توريد | 5V | 5V ، 12-28V | |||
| أقصى استهلاك للطاقة | ＜ 160 ميجاوات | ＜ 200 ميجاوات | ＜ 250 ميجاوات | |||
| آحرون | البعد العام | 30*30*34mm | 40*40*45mm | |||
| درجة حرارة التشغيل | -20 ℃ -70 ℃ | -40 ℃ -70 ℃ | ||||
| وزن | 20g | 35g | ||||
| طول الخط | 35 سم | 40 سم | ||||
| ملاحظة: تم اختبار دقة المدى ، دقة النطاق ، دقة التكرار ، إلخ. تم اختبارها في الداخل تحت حالة الانعكاس المنتشر 25 ℃ (انعكاس 90 ٪). قد تؤدي التغييرات في الظروف إلى اختلافات في نتائج القياس. | ||||||
يحتوي رادار الليزر عالية الدقة في سلسلة LR على 11 واجهة و 3 موصلات للاختيار من بينها.
11 نوع من الواجهات
● فئة الاتصالات: LVTTL/TTL/IIC/CAN/RS232/RS485 (Modbus)
● فئة التناظرية: PWM/4-20MA
● نوع التبديل: I0 (3. 3V)/I0 (NPN)/IO (PNP)

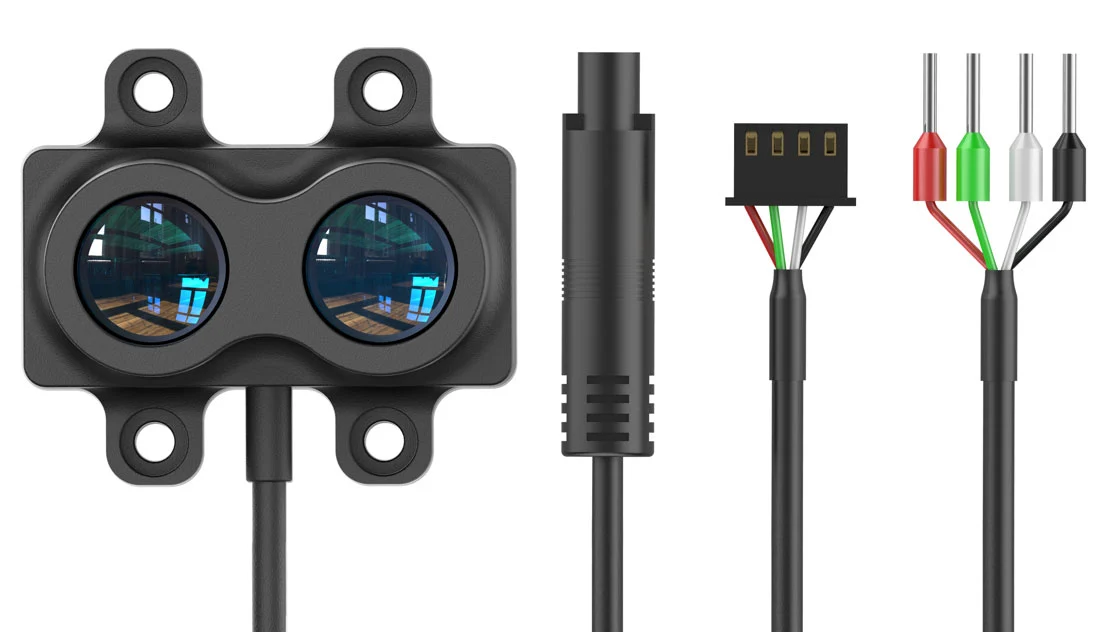

3 أنواع من الموصلات
● موصل XH-4P (افتراضي): موصل يستخدم على نطاق واسع من قبل المهندسين الإلكترونية.
● موصل كبل BMW (مخصص): IP67 مقاوم للغبار ومقاوم للماء في الموصل ، يسهل توصيله وفصله.
● محطة الأنبوب (النموذج: E0508): نوع على نطاق واسع من محطة الأسلاك في معدات الأتمتة.

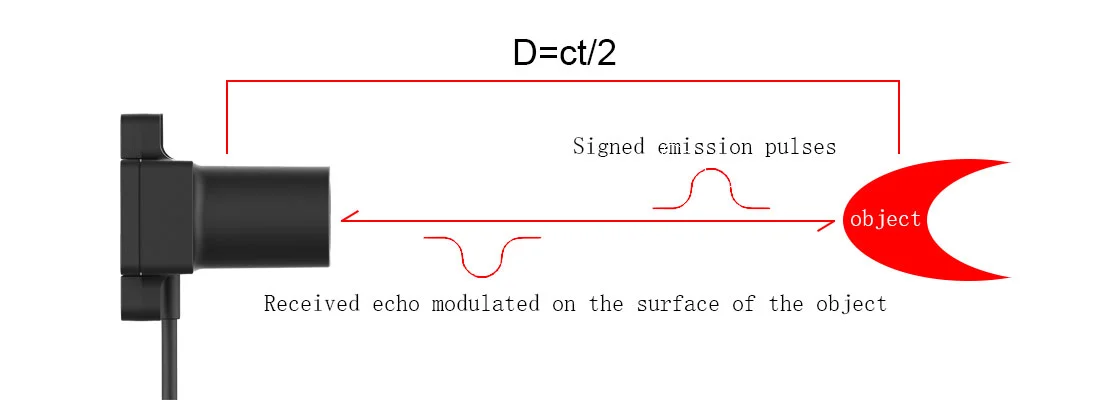

يستخدم رادار LR Series Laser Radar تحسين تقنية DETOF المحسّنة ، ويرث مزايا طريقة TOF النبض التقليدية مع الجمع بين توقيع ما قبل المصنع ، مما يجعل دقة توازن سلسلة LRXX وسرعة الأداء في الهواء الطلق.
لمزيد من المعلومات حول منتجاتنا، يرجى الاتصال بـ Jioptik.
