في عالم التكنولوجيا العالية اليوم ، يعد اختيار المستشعر الصحيح بالقصور الذاتي أمرًا بالغ الأهمية لتطبيقات التنقل والتثبيت وتحديد المواقف. من بين أفضل المتنافسين ،الألياف البصرية الجيروسكوب تبرز لدقيقتها الشديدة وموثوقيتها وتنوعها. إليك استكشافًا متعمقًا محسّنًا للضباب مع عنوان "How" الذي تم تصميمه من أجل أقصى قدر من الرؤية للبحث وجاذبية القارئ.
الجيروسكوبات الألياف البصرية (الضباب) هي أجهزة استشعار بالقصور الذاتي المتقدمة التي تستخدم تأثير Sagnac - من خلال إرسال عوارض الضوء في اتجاهات متعاكسة من خلال الألياف البصرية ملفوفة ، فإنها تقيس تحول الطور الناجم عن الدوران. مع أكثر من 20 عامًا من تجربة الكتابة المكررة لكبار المسئولين الاقتصاديين ، تم تصميم هذه المقالة لتكون موجزة ولكنها موثوقة ، وتم تحسينها لمصطلحات البحث مثل "كيفية عمل جيروسكوب الألياف البصرية" ، و "معلمات الضباب" ، و "تطبيقات الضباب" ، و "Fiber Optic Gyroscope". هذا يضمن رؤية عالية ومواءمة قوية مع نية القارئ.
يكمن جوهر جيروسكوب الألياف البصرية في تأثير Sagnac. يتم تقسيم الضوء المتماسك وإرساله في اتجاهين متعاكسين من خلال لفائف طويلة من الألياف البصرية. عندما يدور الجهاز ، ينتقل أحد شعاع الضوء إلى طول مسار مختلف قليلاً بالنسبة للآخر ، مما يؤدي إلى حدوث اختلاف في الطور الذي يتم تحويله إلى إشارة كهربائية تتناسب مع معدل الدوران. يوفر هذا النهج غير الميكانيكي:
دقة استثنائية
مع عدم وجود أجزاء متحركة ، توفر الضباب دقة عالية على مدى فترات طويلة ، مع الحد الأدنى من الانجراف.
المتانة وطول العمر
يضمن تصميم الحالة الصلبة موثوقية عالية ووقت طويل بين الفشل (MTBF).
عرض النطاق الترددي العالي والكمون المنخفض
مثالي لاستشعار الموقف السريع في البيئات الديناميكية.
الحصانة في الحقول المغناطيسية الخارجية
على عكس الجيروس MEMS أو الجيرو الليزر الحلقي ، لا تتأثر الضباب بالتداخل المغناطيسي.
هذه المزايا القوية تجعل الضباب لا غنى عنه في البيئات التي يكون فيها الاستقرار والدقة والموثوقية غير قابلة للتفاوض ، مثل الطيران والملاحة البحرية والدفاع والأنظمة المستقلة.
لتحديد الضباب المناسب ، انتبه عن كثب إلى المواصفات الرئيسية - هنا جدول مهني يلخص المعلمات الأساسية التي يجب مراجعتها:
| المعلمة | وصف | أهمية |
|---|---|---|
| استقرار التحيز / الانجراف | انحراف طويل الأجل عن الدوران الصفر (°/H أو °/S) | حاسمة للتطبيقات التي تتطلب دقة طويلة المدة |
| المشي العشوائي الزاوي (ARW) | أداء الضوضاء على المدى القصير (°/√H أو °/√s) | ضروري لعملية التشغيل العالية والضوضاء منخفضة |
| عامل الحجم الخطي | مدى تناسق الإخراج في معدل دوران الإدخال | يضمن قياس دقيق عبر النطاق الديناميكي |
| النطاق الترددي | استجابة التردد لقياس معدل الدوران (هرتز) | مفتاح أنظمة المناورة والتحكم الديناميكية |
| نطاق درجة حرارة التشغيل | المرونة البيئية (درجة مئوية) | من المهم للاستخدام العسكري والفضاء والخارجي |
| استهلاك الطاقة | سحب الطاقة الكهربائية النموذجية (W) | حاسمة للمنصات المحدودة في الطاقة مثل الطائرات بدون طيار |
| الحجم / الوزن | الأبعاد المادية والكتلة | حيوية لتكامل النظام المدمج أو الخفيف الوزن |
| MTBF / الموثوقية | متوسط الوقت بين الفشل ، متوسط العمر المتوقع التشغيلي | عالية للاستخدام الحرجة أو الحساسة للصيانة |
استقرار التحيز / الانجراف-في التنقل عالي الدقة ، يمكن أن يتراكم حتى الانجراف الدقيق على مدار الساعات إلى أخطاء ملاحية كبيرة.
ARW - يحدد مدى قدرة الدوران على اكتشاف معدلات الدوران الدقيقة على فترات قصيرة ، مما يؤثر على أرضية ضوضاء النظام الكلية.
الخطي-يمكن للسلوك غير الخطي أن يقدم انحرافات قياس ثابتة عبر معدلات الدوران ، مما يعرض أنظمة التحكم للخطر التي تعتمد على التحجيم.
عرض النطاق الترددي-تتبع الضباب العالي النطاق الترددي تغييرات سريعة-ملتوية في الطائرات أو الصواريخ أو الاستقرار الجيمي.
البيئة والطاقة - في أقصى درجات الحرارة أو عندما تكون الطاقة محدودة (في الطائرات بدون طيار الصغيرة أو الأنظمة المحمولة) ، تكون هذه المواصفات حاسمة.
الحجم والوزن - يؤثر بشكل مباشر على تصميم النظام الأساسي - يتيح الضباب الأخف وزناً التكامل في الطائرات بدون طيار أو الروبوتات أو الأجهزة المحمولة.
الموثوقية-بالنسبة للمساءلة الطويلة أو المنشآت التي يتعذر الوصول إليها ، يقلل MTBF الطويل من دورات الصيانة ووقت تعطل المشروع.

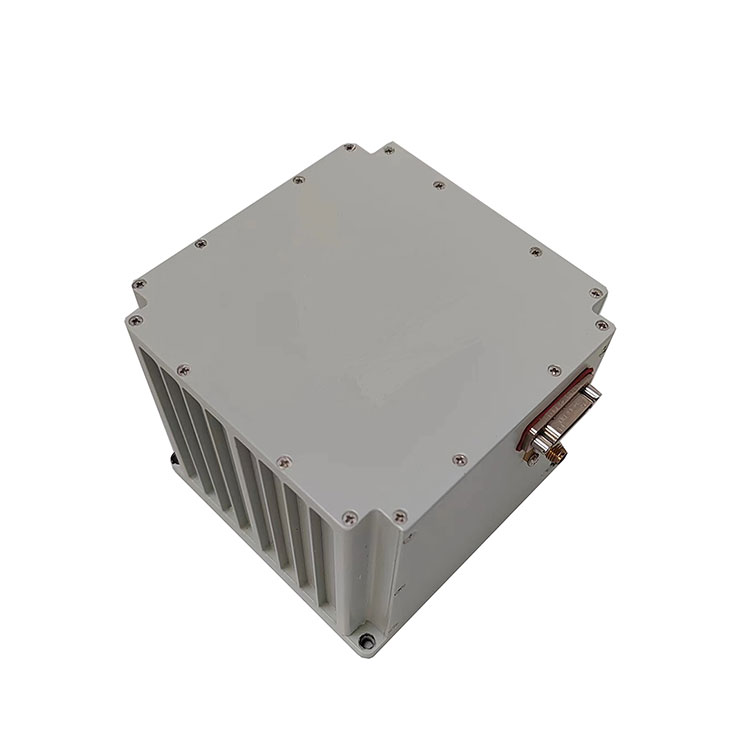

الضباب قياسي في أنظمة التنقل بالقصور الذاتي للمراكز الفضائية عالية الأداء (INS). تدعم معدلات الانجراف التي لا مثيل لها واستقرار التنقل الطويل دون معايرة متكررة.
في البيئات المنقولة GPS ، توفر أنظمة القصور الذاتي القائم على الضباب عن طريق ميتة دقيقة للغواصات ، AUVs ، والسفن البحرية.
تمكن الضباب المدمج من التوجيه الدقيق في الطوربيدات والصواريخ الموجهة وأنظمة المدفعية ، حيث تكون الموثوقية والسرعة أمرًا بالغ الأهمية.
تجعل النطاق الترددي العالي ودقة الضباب مثاليًا للتثبيت في الوقت الفعلي والتوجيه في السيارات ذاتية القيادة والطائرات بدون طيار والروبوتات الصناعية حيث تكون سرعة الاستجابة ودقة القياس ضرورية.
يستخدم الضباب في الحفر الاتجاهي والاستكشاف الزلزالي ، ويحافظ على دقة الاتجاه في ظل درجة الحرارة القصوى والاهتزاز.
في جميع القطاعات ، تظل الاعتبارات الرئيسية دقة ، والاستقرار ، والتسامح البيئي ، وعامل الشكل - بشكل خاص ، فإن المزايا التي تجلبها الضباب إلى الطاولة.
س: ما هو الفرق بين جيروسكوب الألياف البصرية وجيروسكوب الليزر الحلقي؟
A: يستخدم جيروسكوب الألياف البصرية (الضباب) الضوء الذي يسير عبر الألياف البصرية ملفوفة ويقيس تحول المرحلة عبر تأثير Sagnac ؛ يستخدم جيروسكوب الليزر الحلقي (RLG) عوارض الليزر المضادة للانتشار داخل تجويف حلقة صلبة. توفر الضباب موثوقية في الحالة الصلبة ، والضغوط ، ولا توجد مشكلات في القفل ، في حين أن RLGs قد تقدم عرض ترددي أعلى قليلاً ولكنها أكبر وأكثر تكلفة وأكثر حساسية ميكانيكيا.
س: كيف تؤثر العوامل البيئية مثل تأثير ضباب درجة الحرارة؟
ج: تؤثر درجة الحرارة على مؤشر الانكسار الألياف والأبعاد الميكانيكية ، مما قد يؤثر على التحيز وعامل المقياس. تتضمن الضباب عالي الجودة التثبيت الحراري ، أو خوارزميات التعويض ، أو الهياكل المدعومة من درجة الحرارة للحفاظ على الاستقرار عبر نطاقات درجات الحرارة الواسعة (على سبيل المثال ، -40 درجة مئوية إلى +85 درجة مئوية أو أوسع) ، مما يقلل من هذه الآثار.
من خلال استكشافنا-الذي يزداد كيفية عمل جيروسكوب الألياف البصرية ، وكيفية مقارنة مواصفاته التقنية بشكل نقدي ، وتطبيقات العالم الحقيقي المتنوعة ، والأسئلة الشائعة الأكثر إلحاحًا-فقد أوضحنا سبب ظهور الضباب المعيار الذهبي في القياس الختامي الدقيق.
عند اختيار الضباب ، تحديد أولويات الاستقرار ، ARW ، عرض النطاق الترددي ، الموثوقية ، والمتانة البيئية. حجم مضغوط واستهلاك الطاقة المنخفض يعزز خيارات التكامل. مسلحًا بتوجيهات الخبراء هذا ، فأنت مجهز جيدًا لاختيار الضباب المناسب لأي طلب صعب.
فيJioptik، نحن متخصصون في تصميم وتصنيع جيروسكوبات الألياف البصرية عالية الأداء المصممة لتلبية احتياجات الفضاء والدفاع والخروجية والأنظمة المستقلة. تجمع منتجاتنا بين الدقة المتطورة ، والموثوقية الوعرة ، وعوامل النموذج المحسنة. إذا كنت تبحث عن ضباب يرفع أداء التنقل أو الاستقرار ، فنحن نحب دعم نجاحك -اتصل بناللتواصل مع فريق الخبراء لدينا ومناقشة الحلول المخصصة.
لمزيد من المعلومات حول منتجاتنا، يرجى الاتصال بـ Jioptik.
