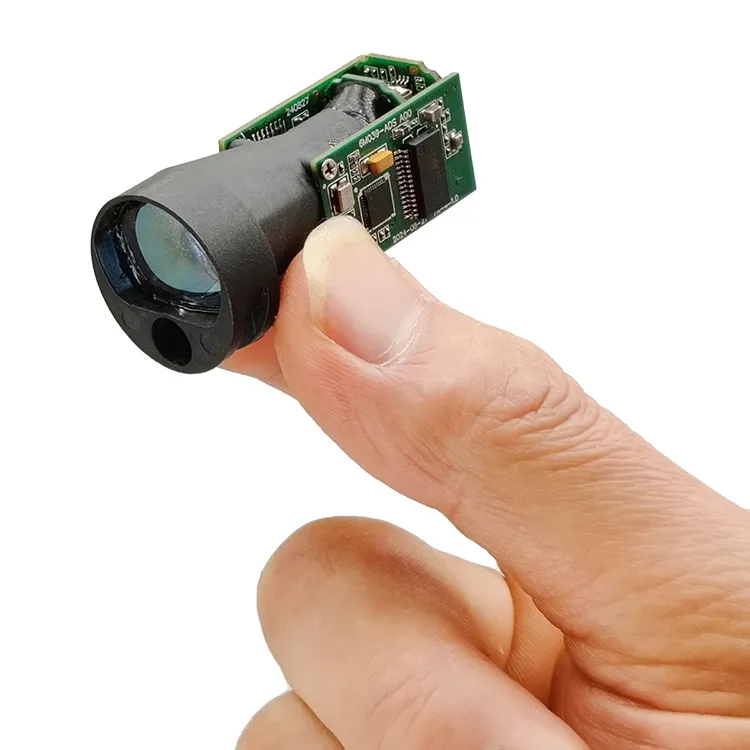

تتبنى وحدة Laser المصغرة STA-M350X مكونًا ليزرًا من أشباه الموصلات الآمن من البشر 905NM ، والذي يتمتع بمزايا الاستهلاك طويل المدى ، والاستهلاك منخفض الطاقة ، وصغر حجمه ، ووزن خفيف ، وحياة خدمة طويلة ، وما إلى ذلك ، وهو مناسب جدًا لدمج OAV ODS ، والتصوير الليلي ، والمواد الحرارية والتجهيزات الأخرى.
نطاق القياس: 1-350m
قياس الأهداف الطبيعية 150m
تردد يتراوح: 200 هرتز
دقة القياس: ± 0.1m
الوزن ≤14 ± 0.5g
| نموذج | Sta-M010x | |
| طول الموجة الليزر | 905nm | |
| قدرة تتراوح | مبنى | 350 متر |
| الأشجار | ≥150m | |
| درجة الليزر | فئة 1 سلامة العين | |
| مجموعة صغيرة | 1M | |
| دقة | ± 0.1m | |
| تشغيل التيار | ≤90MA | |
| الاستعداد الحالي | ≤20MA | |
| استهلاك الطاقة | الاستعداد ≤0.09W | |
| Peak≤0.23W | ||
| واجهة الاتصال | TTL | |
| درجة حرارة التشغيل | · -20 ℃ ~+55 ℃ | |
| درجة حرارة التخزين | · -30 ℃ ~+60 ℃ | |
| جهد المدخلات | 3-5V (مصدر طاقة 5 فولت الموصى به) | |
| زاوية تباعد الشعاع | 5 أمراض | |
| تتراوح التردد | 200 هرتز | |
| قوة | ≤1 ميجاوات آمنة للعيون البشرية | |
| طريقة تتراوح | نبض | |
| وزن | 14 ± 0.5g | |
| مقاس | φ23x47mm | |

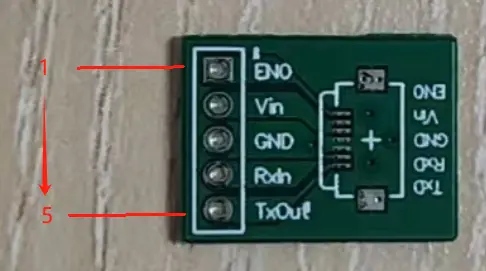

| واجهة TTL | |||
| دبوس | تعريف الدبوس | يصف | رسم تخطيطي |
| 1 | eno | تمكين دبوس ، محفوظة |
|
| 2 | فين | مزود الطاقة + | |
| 3 | GND | مزود الطاقة - | |
| 4 | RXD | البيانات المستلمة | |
| 5 | TXD | نقل البيانات | |
| الجدول 1-1 تنسيق إطار تعليمات الكمبيوتر العلوي | |||||||
| يتم إصداره بواسطة الكمبيوتر المضيف | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 ... (ن - 1) | N | |
| معنى | رأس الإطار | عنوان الوحدة | DL | التعليمات والمعلمات | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | لين | |||
| ملاحظة 1: طول البيانات هو عدد البايتات من البايت 3 إلى N ، Len = N-2 ؛ | |||||||
| الملاحظة 2: حساب الاختبارات عند إرسال الكمبيوتر العلوي: باستثناء رأس الإطار ، يتم إضافة بيانات أخرى عن طريق البايت ثم يتم أخذ 8 بتات منخفضة لحساب هذا المكمل الثنائي 8 بت هو الشيكات. مثال: يرسل الكمبيوتر العلوي التعليمات المستمرة على النطاق 0x13 ، وعنوان الوحدة هو 01 ، وطول حقل البيانات هو 3. حساب الاختبارات هو كما يلي: 0x01 + 0x03 + 0x13 = 0x17 ، المبلغ و 8 بتات منخفضة 0x17 ، والمكمل الثنائي لـ 0x17 هو 0xe9. لذلك checksum = 0xe9 إطار البيانات الفعلي الذي أرسله الكمبيوتر العلوي هو: A5 5A 01 03 13 E9 | |||||||
| الجدول 1-2 وحدة إطار الإخراج الوحدة النمطية | |||||||
| يتم إصدار الوحدة النمطية | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 ... (ن - 1) | N | |
| معنى | رأس الإطار | عنوان الوحدة | وصف البيانات | حقل البيانات | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | (انظر الملاحظة 1) | |||
| الملاحظة 1: وصف واصف البيانات: D [7: 6]: 00: البيانات التالية هي بيانات المسافة. تشير بيانات المسافة من 0 إلى أنه لم يتم قياس المسافة 01: البيانات التالية هي معلومات أخرى ، والتفاصيل انظر الجدول 1-3 ؛ 10 ، 11: مصنع محجوز D [5: 0]: طول البيانات (انظر الملاحظة 1 في الجدول 1) ؛ | |||||||
| ملاحظة 2: حساب الاختبارات عند الاستقبال من الكمبيوتر العلوي: تتم إضافة جميع البيانات من عنوان الوحدة النمطية إلى الفحص عن طريق البايت والتحقق أضف ما يصل و 8 بتات منخفضة. مثال: ترسل الوحدة النمطية بيانات المسافة 0x0B4A ، وعنوان الوحدة هو 01. يستقبل الكمبيوتر العلوي إطار البيانات: A5 5A 01 0B 0B 4A A7 الاختبار: 0x01 + 0x03 + 0x0b + 0x4a + 0xa7 = 100 ، المبلغ المتراكم و 8 بتات منخفضة 00 ، لم يحدث أي خطأ. | |||||||
| الجدول 1-3 معلومات الاستجابة الأخرى | |||||||
| بايت 4 | بايت 5 | بايت 6 | بايت 7 | بايت 8 | يشرح | ||
| 06 | الشيكومات | ليس لديك | ليس لديك | ليس لديك | استجابة بسيطة | ||
| E0 | رمز الخطأ | الشيكومات | ليس لديك | ليس لديك | إطار رسالة الخطأ | ||
| E1 | ميسمارك | الشيكومات | ليس لديك | ليس لديك | قم بتمهيد خطأ في الاختبار الذاتي | ||
| A1 | معدل باود | الشيكومات | ليس لديك | ليس لديك | الاستجابة لتغيير معدل الباود | ||
| A3 | عنوان الوحدة | الشيكومات | ليس لديك | ليس لديك | استجابة لقراءة أو تعديل عنوان الوحدة النمطية | ||
| ل | رقم إصدار البرنامج | رقم إصدار المنتج | الشيكومات | الرد عند قراءة رقم إصدار البرنامج | |||
| الملاحظة 1: مثال على رقم إصدار البرنامج (رقم النسخ الفرعي 2 بت): مثال 1: بيانات رقم إصدار البرنامج المستلم هي 0x0064 ، المقابلة لـ Decimal 100 ، وبالتالي فإن رقم الإصدار هو: v1.00 ؛ مثال 2: بيانات رقم إصدار البرنامج المستلم هي 0x03F2 ، المقابلة لـ Decimal 1010 ، وبالتالي فإن رقم الإصدار هو: v10.10 ؛ مثال على رقم إصدار المنتج (رقم النسخ الفرعي 1 بت): مثال 1: بيانات رقم إصدار المنتج المستلمة هي 0x0a ، المقابلة لـ Decimal 10 ، وبالتالي فإن رقم الإصدار هو: v1.0 ؛ مثال 2: رقم إصدار المنتج الذي تم استلامه هو 0x65 ، المقابل لـ Decimal 101 ، وبالتالي فإن رقم الإصدار هو: v10.1 ؛ | |||||||
| الجدول 2-1 ، توقف عن قياس المسافة | |||||||
| يتم إصداره بواسطة الكمبيوتر المضيف | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | DL | إرشاد | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x03 | 0x10 | ||
| يتم إصدار الوحدة النمطية | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | وصف البيانات | حقل البيانات | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x43 | 06 | ||
| الجدول 2-2 ، واحد يتراوح | |||||||
| يتم إصداره بواسطة الكمبيوتر المضيف | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | DL | إرشاد | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x03 | 0x12 | ||
| يتم إصدار الوحدة النمطية | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| معنى | رأس الإطار | عنوان الوحدة | وصف البيانات | بيانات عن القرب | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x04 | 0 - 0xffff | ||
| الجدول 2-3 ، يتراوح مستمر | |||||||
| يتم إصداره بواسطة الكمبيوتر المضيف | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | DL | إرشاد | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x03 | 0x13 | ||
| يتم إصدار الوحدة النمطية | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| معنى | رأس الإطار | عنوان الوحدة | وصف البيانات | بيانات عن القرب | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x04 | 0 - 0xffff | ||
| جدول 3-1 مؤشر الليزر | |||||||
| يتم إصداره بواسطة الكمبيوتر المضيف | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | DL | إرشاد | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x03 | 0x18 | ||
| يتم إصدار الوحدة النمطية | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | وصف البيانات | حقل البيانات | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x43 | 06 | ||
| الجدول 3-2 مؤشر الليزر على (عند وجود مؤشر الليزر) | |||||||
| الكمبيوتر المضيف يرسله | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | DL | إرشاد | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x03 | 0x19 | ||
| يتم إصدار الوحدة النمطية | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | وصف البيانات | حقل البيانات | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x43 | 06 | ||
| الجدول 4-1 دائرة المحيط | |||||||
| يتم إصداره بواسطة الكمبيوتر المضيف | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | DL | إرشاد | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x03 | 0x1a | ||
| يتم إصدار الوحدة النمطية | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | وصف البيانات | حقل البيانات | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x43 | 06 | ||
| الجدول 4-2 الدائرة المحيطية مفتوحة | |||||||
| يتم إصداره بواسطة الكمبيوتر المضيف | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | DL | إرشاد | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x03 | 0x1B | ||
| يتم إصدار الوحدة النمطية | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | وصف البيانات | حقل البيانات | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x43 | 06 | ||
| ملاحظة: يمكن أن يؤدي إيقاف تشغيل الدائرة المحيطية إلى تقليل استهلاك الطاقة ، ولكن سيتم تأخير وقت الاستجابة الأولية النطاق ؛ | |||||||
| الجدول 5-1 تعديل معدل الباود | |||||||
| يتم إصداره بواسطة الكمبيوتر المضيف | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| معنى | رأس الإطار | عنوان الوحدة | DL | إرشاد | المعلمة | الشيكومات | |
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x04 | 0x20 | جديد. | |
| يتم إصدار الوحدة النمطية | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| معنى | رأس الإطار | عنوان الوحدة | وصف البيانات | نوع الإطار | المعلمة | الشيكومات | |
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x44 | 0xa1 | جديد. | |
| ملاحظة: يحتاج معدل Baud الجديد إلى إعادة تشغيل النظام ليكون فعالًا ؛ | |||||||
| الجدول 5-2 ، جدول معدل المنفذ | |||||||
| بطاقة تعريف | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| معدل باود | 38400 | 43000 | 57600 | 76800 | 115200 | 128000 | 230400 |
| قم بتعيين معدل Baud الافتراضي على 38400 وعنوان الوحدة النمطية على 0x00 | |||||||
| الجدول 6-1 تعديل عنوان الوحدة النمطية | |||||||
| يتم إصداره بواسطة الكمبيوتر المضيف | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| معنى | رأس الإطار | عنوان الوحدة | DL | إرشاد | عنوان جديد | الشيكومات | |
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x04 | 0x22 | 0 - 0xff | |
| يتم إصدار الوحدة النمطية | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| معنى | رأس الإطار | عنوان الوحدة | وصف البيانات | نوع الإطار | عنوان جديد | الشيكومات | |
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x44 | 0xA3 | 0 - 0xff | |
| ملاحظة 1: عنوان الوحدة النمطية الجديدة فعال مباشرة بعد الإعداد ؛ | |||||||
| الملاحظة 2: العنوان 0xFF هو عنوان البث ؛ | |||||||
| جدول 6-2 عنوان وحدة القراءة | |||||||
| الكمبيوتر المضيف يرسله | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | DL | إرشاد | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x03 | 0x23 | ||
| يتم إصدار الوحدة النمطية | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| معنى | رأس الإطار | عنوان الوحدة | وصف البيانات | نوع الإطار | عنوان جديد | الشيكومات | |
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x44 | 0xA3 | 0 - 0xff | |
| الجدول 7-1 اقرأ إصدار البرنامج | |||||||
| يتم إصداره بواسطة الكمبيوتر المضيف | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5 | |
| معنى | رأس الإطار | عنوان الوحدة | DL | إرشاد | الشيكومات | ||
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x03 | 0x2f | ||
| يتم إصدار الوحدة النمطية | |||||||
| بايت | 0 | 1 | 2 | 3 | 4 | 5、6、7 | 8 |
| معنى | رأس الإطار | عنوان الوحدة | وصف البيانات | نوع الإطار | رقم الإصدار | الشيكومات | |
| قيمة رقمية | 0xa5 | 0x5A | 0 - 0xff | 0x46 | 0xif | انظر الملاحظة 1-3 في الجدول 1 | |
