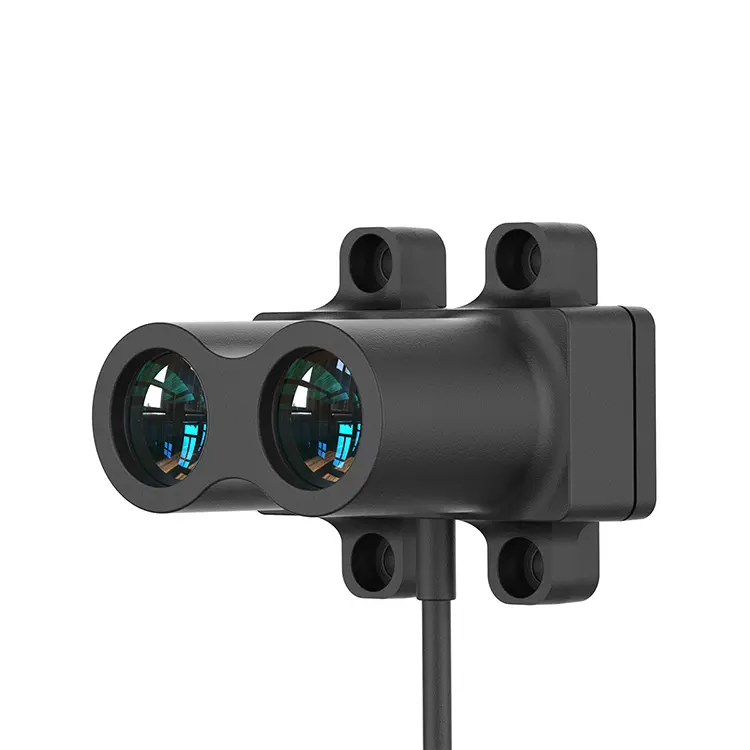

STA-LR-B40M TOF TOF Sensor RANGING RADAR هو مستشعر رادار متوسط متوسط النطاق فعال من حيث التكلفة والذي تمت ترقيته بشكل كبير وتحسينه بناءً على DETOF. يمكن أن يصل نطاقها النطاق إلى ما يصل إلى 40 مترًا ، مع نظام بصري أكثر كفاءة وتصميم دائرة محسّن. مع ضمان أداء أعلى نطاق ، فإنه يظهر أيضًا أداءً ممتازًا في البقع العمياء واستهلاك الطاقة. مع ترقية وتحسين الخوارزميات ، تحسن أداء الخطأ في بيئات مختلفة بشكل كبير.
تعتمد عدسة الرادار ذات الدقة العالية من STA-LR-B40 على عدسة زجاجية مغلفة لتحسين النقل ، وتحقيق أوضح ، ولديها صلابة زجاجية أعلى ، ومقاومة للخدش ، ومقاومة التآكل ، وعمر الخدمة الممتد. يتيح تعويض درجة الحرارة المدمج القياس الدقيق في نطاق درجة حرارة التشغيل الواسعة من -40 درجة مئوية إلى+70 درجة مئوية.
| نموذج المنتج | Sta-LR-B40 | |
| أداء المنتج | نطاق القياس | 40m@90 ٪ ؛ 15m@10 ٪ |
| تردد القياس | 1-2000Hz | |
| التكرار | ＜ 3 سم （@＞ 50 ٪） ، ＜ 5 سم （（@15 ٪ -50 ٪） ، 7cm （@＜ 15 ٪） | |
| دقة المدى | ± 5 سم （≤15m） ، ± 0.5 ٪ (＞ 15m) | |
| دقة المدى | 1 سم | |
| فئة الحماية | IP65 | |
| مقاومة الضوء المحيط | 100klux | |
| المعلمة البصرية | زاوية الحقل | 39mard（2.2°） |
| زاوية تباعد شعاع الليزر | 3mard （0.17 °） | |
| طول موجة شعاع الليزر | 905nm | |
| سلامة العين | الفئة الأولى (IEC 60825 - 1: 2014) | |
| تواصل واجهة |
واجهة الاتصال | LVTTL/IO/IIC/PWM/RS485/RS232/CAN/ 4-20MA/IO (NPN)/IO (PNP)/IO (3.3V) |
| واجهة ميكانيكية | محطات XH-4P (XHP-4) موصلات كابل BMW المحطات الأنبوبية (E0508) |
|
| ميكانيكي المعلمات الكهربائية |
الجهد توريد | 5V ، 12-28V |
| أقصى استهلاك للطاقة | ＜ 200 ميجاوات | |
| آحرون | البعد العام | 40*40*45mm |
| درجة حرارة التشغيل | -40 ℃ -70 ℃ | |
| وزن | 35g | |
| طول الخط | 40 سم | |
| ملاحظة: تم اختبار دقة المدى ، دقة النطاق ، دقة التكرار ، إلخ. تم اختبارها في الداخل تحت حالة الانعكاس المنتشر 25 ℃ (انعكاس 90 ٪). قد تؤدي التغييرات في الظروف إلى اختلافات في نتائج القياس. | ||
يحتوي رادار الليزر عالية الدقة في سلسلة LR على 11 واجهة و 3 موصلات للاختيار من بينها.
11 نوع من الواجهات
● فئة الاتصالات: LVTTL/TTL/IIC/CAN/RS232/RS485 (Modbus)
● فئة التناظرية: PWM/4-20MA
● نوع التبديل: I0 (3. 3V)/I0 (NPN)/IO (PNP)

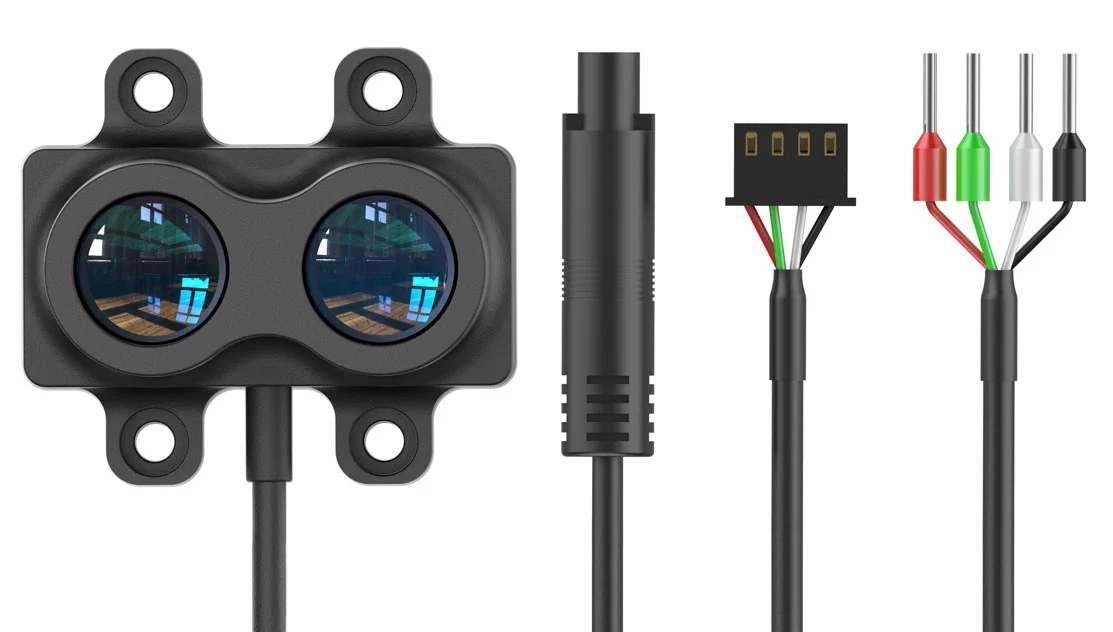

3 أنواع من الموصلات
● موصل XH-4P (افتراضي): موصل يستخدم على نطاق واسع من قبل المهندسين الإلكترونية.
● موصل كبل BMW (مخصص): IP67 مقاوم للغبار ومقاوم للماء في الموصل ، يسهل توصيله وفصله.
● محطة الأنبوب (النموذج: E0508): نوع على نطاق واسع من محطة الأسلاك في معدات الأتمتة.

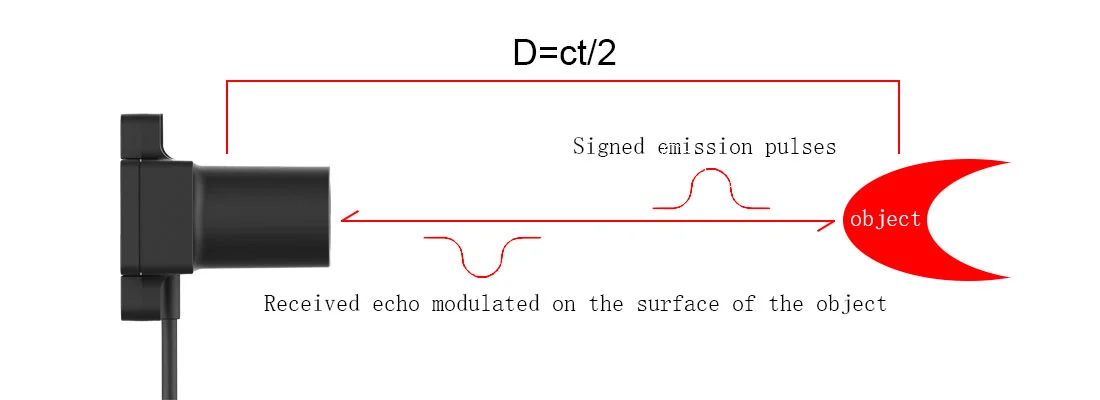

يستخدم رادار LR Series Laser Radar تحسين تقنية DETOF المحسّنة ، ويرث مزايا طريقة TOF النبض التقليدية مع الجمع بين توقيع ما قبل المصنع ، مما يجعل دقة توازن سلسلة LRXX وسرعة الأداء في الهواء الطلق.
لمزيد من المعلومات حول منتجاتنا، يرجى الاتصال بـ Jioptik.
