STA-LR-A20M TOF TOF Sensor RANGING RADAR هو مستشعر رادار يتراوح من حيث التكلفة قصير التكلفة تم ترقيته بشكل كبير ومُحسّن على أساس DETOF. يمكن أن يصل نطاقها إلى 20 مترًا ، مع نظام بصري أكثر كفاءة وتصميم محسّن للدوائر. مع ضمان أداء أعلى نطاق ، فإنه يظهر أيضًا أداءً ممتازًا في البقع العمياء واستهلاك الطاقة. مع ترقية وتحسين الخوارزميات ، تحسن أداء الخطأ في بيئات مختلفة بشكل كبير.
تعتمد عدسة الرادار ذات الدقة العالية من STA-LR-A20 عدسة زجاجية مغلفة لتحسين النقل ، وتحقيق أوضح ، ولديها صلابة زجاجية أعلى ، ومقاومة الخدش ، ومقاومة التآكل ، وعمر الخدمة الممتدة. يتيح تعويض درجة الحرارة المدمج القياس الدقيق في نطاق درجة حرارة التشغيل الواسعة من -40 درجة مئوية إلى+70 درجة مئوية.
| نموذج المنتج | Sta-LR-A20 | |
| أداء المنتج | نطاق القياس | 20m@90 ٪ ؛ 7M@10 ٪ |
| تردد القياس | 1-2000Hz | |
| التكرار | ＜ 3 سم （@＞ 50 ٪） ، ＜ 5 سم （（@15 ٪ -50 ٪） ، 7cm （@＜ 15 ٪） | |
| دقة المدى | ± 3cm （≤6m） ، ± 0.5 ٪ (＞ 6M) | |
| دقة المدى | 1 سم | |
| فئة الحماية | IP65 | |
| مقاومة الضوء المحيط | 100klux | |
| المعلمة البصرية | زاوية الحقل | 47mard （2.7 °） |
| زاوية تباعد شعاع الليزر | 34mard （1.9 °） | |
| طول موجة شعاع الليزر | 850 نانومتر | |
| سلامة العين | الفئة الأولى (IEC 60825 - 1: 2014) | |
| تواصل واجهة |
واجهة الاتصال | LVTTL/RS485/I/IIC |
| واجهة ميكانيكية | محطات XH-4P (XHP-4) موصلات كابل BMW المحطات الأنبوبية (E0508) |
|
| ميكانيكي المعلمات الكهربائية |
الجهد توريد | 5V |
| أقصى استهلاك للطاقة | ＜ 160 ميجاوات | |
| آحرون | البعد العام | 30*30*34mm |
| درجة حرارة التشغيل | -20 ℃ -70 ℃ | |
| وزن | 20g | |
| طول الخط | 35 سم | |
| ملاحظة: تم اختبار دقة المدى ، دقة النطاق ، دقة التكرار ، إلخ. تم اختبارها في الداخل تحت حالة الانعكاس المنتشر 25 ℃ (انعكاس 90 ٪). قد تؤدي التغييرات في الظروف إلى اختلافات في نتائج القياس. | ||
يحتوي رادار الليزر ذو الدقة العالية على سلسلة LR على 6 واجهات و 3 موصلات للاختيار من بينها.
6 أنواع من الواجهات
● فئة الاتصالات: LVTTL/IIC/RS485 (Modbus)
● نوع التبديل: I0 (3. 3V)/I0 (NPN)/IO (PNP)

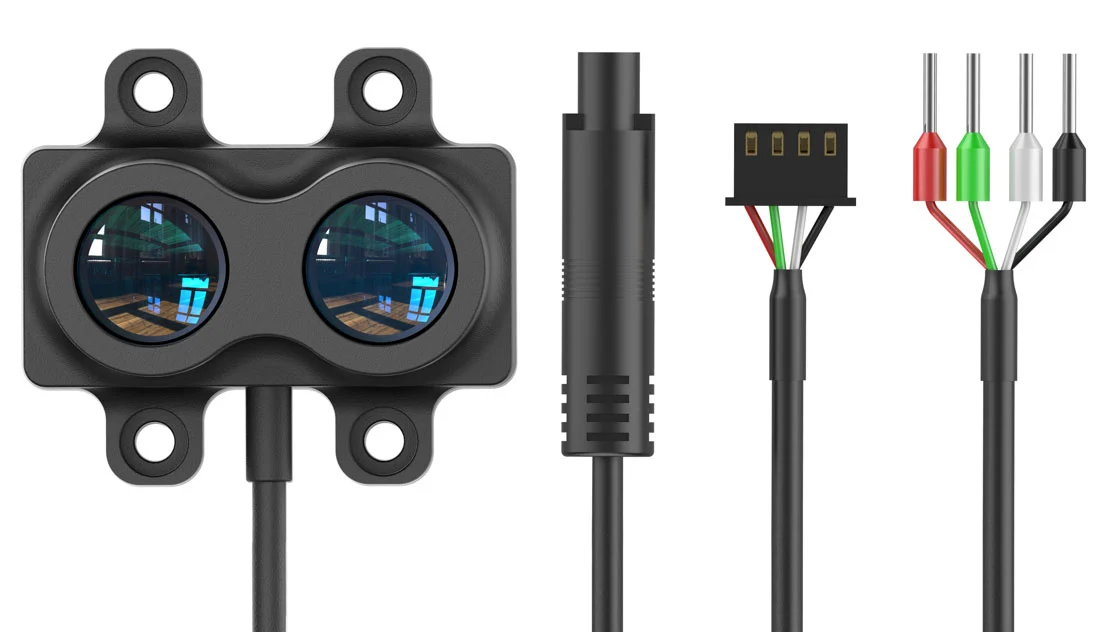

3 أنواع من الموصلات
● موصل XH-4P (افتراضي): موصل يستخدم على نطاق واسع من قبل المهندسين الإلكترونية.
● موصل كبل BMW (مخصص): IP67 مقاوم للغبار ومقاوم للماء في الموصل ، يسهل توصيله وفصله.
● محطة الأنبوب (النموذج: E0508): نوع على نطاق واسع من محطة الأسلاك في معدات الأتمتة.

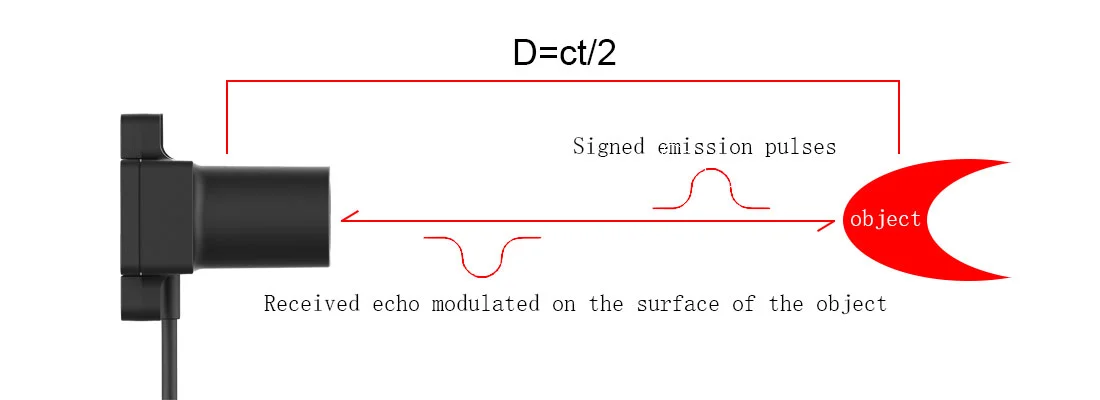

يستخدم رادار LR Series Laser Radar تحسين تقنية DETOF المحسّنة ، ويرث مزايا طريقة TOF النبض التقليدية مع الجمع بين توقيع ما قبل المصنع ، مما يجعل دقة توازن سلسلة LRXX وسرعة الأداء في الهواء الطلق.
لمزيد من المعلومات حول منتجاتنا، يرجى الاتصال بـ Jioptik.
