STA-LR-C120M TOF TOF Sensor RANGING RADAR هو مستشعر رادار واحد يتراوح من حيث التكلفة من حيث التكلفة ، والذي تمت ترقيته وتحسينه بشكل كبير استنادًا إلى DETOF. يمكن أن يصل نطاق النطاق إلى ما يصل إلى 120 مترًا ، مع نظام بصري أكثر كفاءة وتصميم أفضل للدوائر. مع ضمان أداء أعلى نطاق ، فإنه يتمتع أيضًا بأداء ممتاز في النقاط العمياء واستهلاك الطاقة. مع ترقية وتحسين الخوارزميات ، تحسن أداء الخطأ في بيئات مختلفة بشكل كبير.
تعتمد عدسة الرادار التي تتراوح من STA-LR-C120 عالي الدقة على عدسة زجاجية مطلية لتحسين النقل ، وتحقيق أوضح ، ولديها صلابة زجاجية أعلى ، ومقاومة للخدش ، ومقاومة التآكل ، وحياة الخدمة الممتدة. يتيح تعويض درجة الحرارة المدمج القياس الدقيق في نطاق درجة حرارة تشغيل واسعة من -40 درجة مئوية إلى+70 درجة مئوية.
| نموذج المنتج | Sta-LR-C120 | |
| أداء المنتج | نطاق القياس | 120m@90 ٪ ؛ 45m@10 ٪ |
| تردد القياس | 1-2000Hz | |
| التكرار | ＜ 3 سم （@＞ 50 ٪） ، ＜ 5 سم （（@15 ٪ -50 ٪） ، 7cm （@＜ 15 ٪） | |
| دقة المدى | ± 5cm （≤40m） ، ± 0.5 ٪ (＞ 40m) | |
| دقة المدى | 1 سم | |
| فئة الحماية | IP65 | |
| مقاومة الضوء المحيط | 100klux | |
| المعلمة البصرية | زاوية الحقل | 39mard（2.2°） |
| زاوية تباعد شعاع الليزر | 9mard（0.5°） | |
| طول موجة شعاع الليزر | 905nm | |
| سلامة العين | الفئة الأولى (IEC 60825 - 1: 2014) | |
| تواصل واجهة |
واجهة الاتصال | LVTTL/IO/IIC/PWM/RS485/RS232/CAN/ 4-20MA/IO (NPN)/IO (PNP)/IO (3.3V) |
| واجهة ميكانيكية | محطات XH-4P (XHP-4) موصلات كابل BMW المحطات الأنبوبية (E0508) |
|
| ميكانيكي المعلمات الكهربائية |
الجهد توريد | 5V ، 12-28V |
| أقصى استهلاك للطاقة | ＜ 250 ميجاوات | |
| آحرون | البعد العام | 40*40*45mm |
| درجة حرارة التشغيل | -40 ℃ -70 ℃ | |
| وزن | 35g | |
| طول الخط | 40 سم | |
| ملاحظة: تم اختبار دقة المدى ، دقة النطاق ، دقة التكرار ، إلخ. تم اختبارها في الداخل تحت حالة الانعكاس المنتشر 25 ℃ (انعكاس 90 ٪). قد تؤدي التغييرات في الظروف إلى اختلافات في نتائج القياس. | ||
يحتوي رادار الليزر عالية الدقة في سلسلة LR على 11 واجهة و 3 موصلات للاختيار من بينها.
11 نوع من الواجهات
● فئة الاتصالات: LVTTL/TTL/IIC/CAN/RS232/RS485 (Modbus)
● فئة التناظرية: PWM/4-20MA
● نوع التبديل: I0 (3. 3V)/I0 (NPN)/IO (PNP)

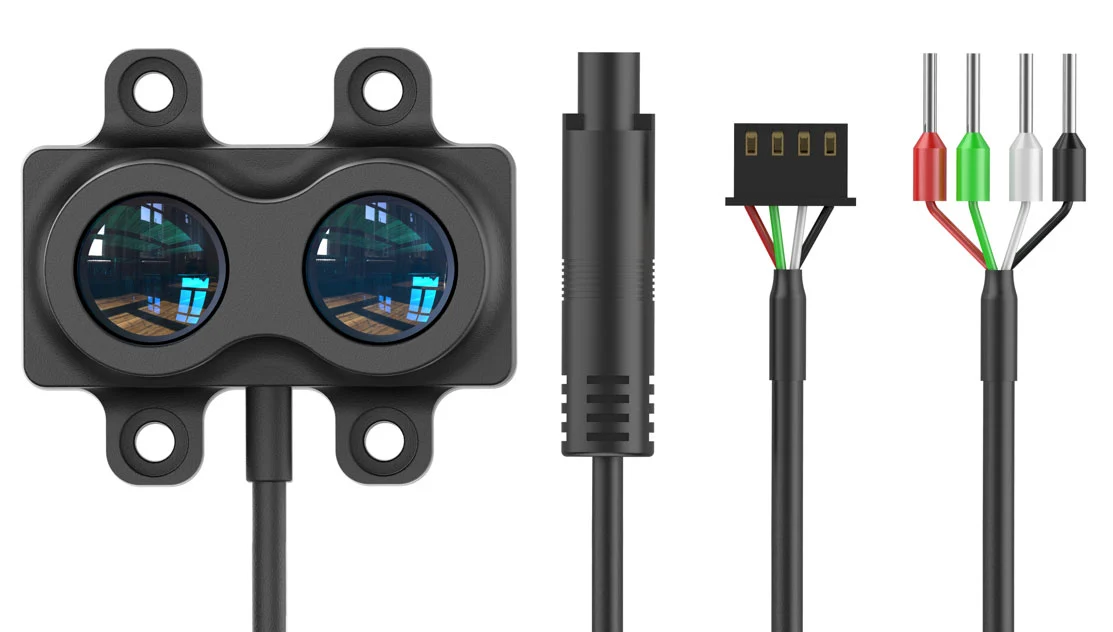

3 أنواع من الموصلات
● موصل XH-4P (افتراضي): موصل يستخدم على نطاق واسع من قبل المهندسين الإلكترونية.
● موصل كبل BMW (مخصص): IP67 مقاوم للغبار ومقاوم للماء في الموصل ، يسهل توصيله وفصله.
● محطة الأنبوب (النموذج: E0508): نوع على نطاق واسع من محطة الأسلاك في معدات الأتمتة.

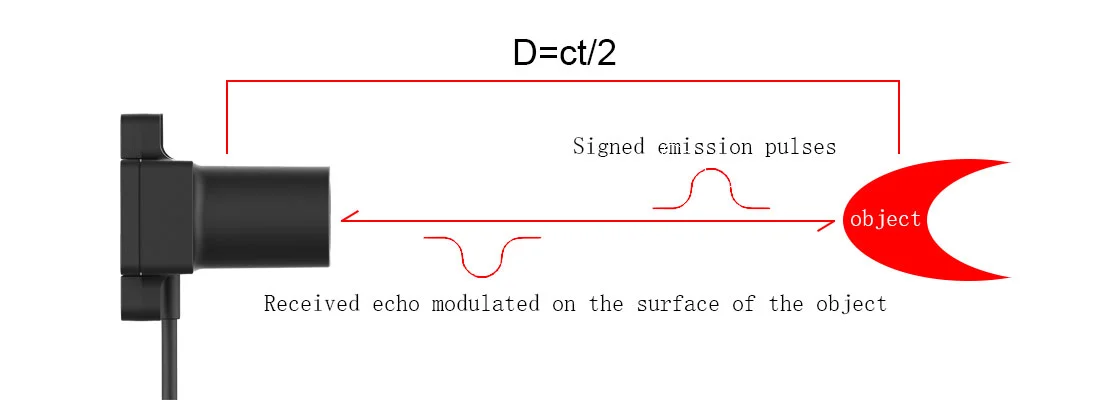

يستخدم رادار LR Series Laser Radar تحسين تقنية DETOF المحسّنة ، ويرث مزايا طريقة TOF النبض التقليدية مع الجمع بين توقيع ما قبل المصنع ، مما يجعل دقة توازن سلسلة LRXX وسرعة الأداء في الهواء الطلق.
لمزيد من المعلومات حول منتجاتنا، يرجى الاتصال بـ Jioptik.
